【产品用途】
锻钢截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，本阀适用于小口径的管道，密封面不易磨损、擦伤，密封性能好，启闭时阀瓣行程小，启闭时间较短，阀门高度较小。
【执行标准】
设计制造：GB12224 GB/T12228 BG/T12235
结构长度：JB/T96-95
法兰尺寸：JB/T82.1~82.4-94
检验和试验：GB/T13927
【性能参数】
|
试验项目（PN） |
1.6 |
2.4 |
4.0 |
6.4 |
10.0 |
16.0 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
密封试验 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
|
气密封试验 |
0.6 |
|
适用温度 |
≤425℃ |
|
适用介质 |
水、油品、蒸气 |
主要外形和连接尺寸
| 公称通径 |
主要外形尺寸和连接尺寸 |
| L |
d |
S |
L1 |
T |
L2 |
H |
D0 |
| J41H-16 CJ41H-25 J41H-40 J11H-16 CJ11H-25 J11H-40 J61H-16C J61H-25 J61H-40 |
| 15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
159 |
98 |
| 20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
190 |
112 |
| 25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
208 |
126 |
| 32 |
140 |
29 |
43 |
14 |
1? |
21 |
216 |
166 |
| 40 |
170 |
36 |
49 |
15 |
1? |
21 |
247 |
188 |
| 50 |
200 |
46 |
61 |
16 |
2 |
25 |
290 |
220 |
| J41H-64 J11H-64 J61H-64 |
| 15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
159 |
98 |
| 20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
190 |
112 |
| 25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
208 |
126 |
| 32 |
140 |
29 |
43 |
14 |
1? |
21 |
216 |
166 |
| 40 |
170 |
36 |
49 |
15 |
1? |
21 |
258 |
188 |
| 50 |
210 |
46 |
61 |
16 |
2 |
25 |
405 |
220 |
| 公称通径 |
主要外形尺寸和连接尺寸 |
| L |
d |
S |
L1 |
T |
L2 |
H |
D0 |
| J41H-100 J11H-100 J61H-100 |
| 15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
159 |
98 |
| 20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
190 |
112 |
| 25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
208 |
126 |
| 32 |
140 |
29 |
43 |
14 |
1? |
21 |
216 |
166 |
| 40 |
170 |
26 |
49 |
15 |
1? |
21 |
258 |
188 |
| 50 |
210 |
46 |
61 |
16 |
2 |
25 |
405 |
220 |
| J41H-160 J11H-160 J61H-160 |
| 15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
159 |
98 |
| 20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
190 |
112 |
| 25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
208 |
126 |
| 32 |
140 |
29 |
43 |
14 |
1? |
21 |
216 |
188 |
| 40 |
170 |
36 |
49 |
15 |
1? |
21 |
258 |
220 |
| 50 |
210 |
46 |
61 |
16 |
2 |
25 |
405 |
220 |

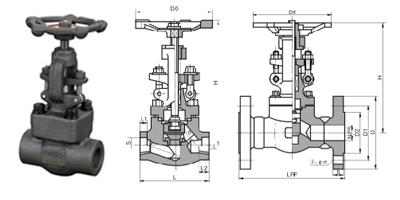

【结构图片】
|
