用途
本系列插板阀适用于TRT系统等煤气管线上，作为一种安全可靠的隔断装置。

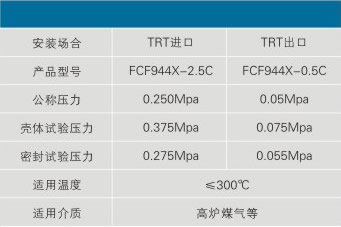

主要性能参数

结构特点
    1、阀门采用全封闭结构，操作时介质不会向外泄漏，操作安全环境污染。
    2、阀体采用整体框架式结构，刚性好，能承受高的介质压力。
    3、密封副部位采用不锈钢与橡胶密封，密封圈为双凸型密封可靠。
    4、密封圈装在阀板上，便于更换。
    5、伸缩体与固定套之间采用多层波纹管连接，适用寿命长，密封更可靠，波纹管内安装填料式耐磨套，粉尘不进入波纹管内。
    6、夹紧机构采用闭环式多点夹紧，同步性好。
    7、特制的控杆和顶轮机构，确保阀板运行无摩擦。
    8、设有氮气吹扫孔，以便吹扫阀座和传动部位积灰，开启灵活。
    9、底部设有排水管接口，将阀箱内积水排出。
    10、夹紧、松开和阀板行走采用全电动驱动。操作方便，性能稳定，电装带手动机构，手、电动可实现无忧动切换。

主要零件材料

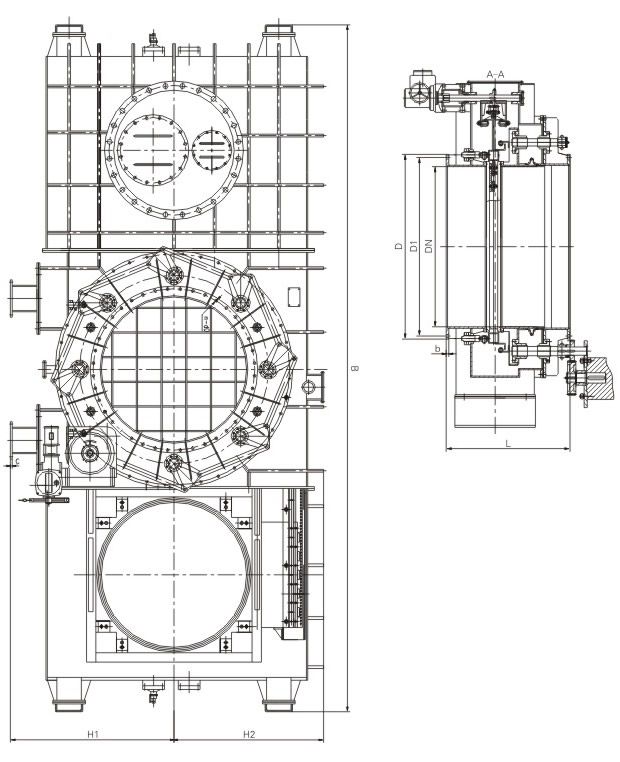

结构简图

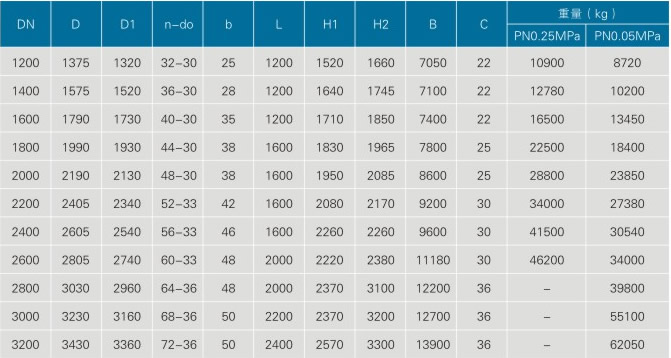

主要连接尺寸及外形尺寸及重量

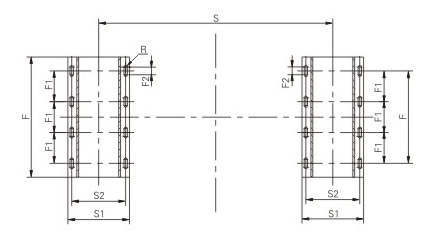

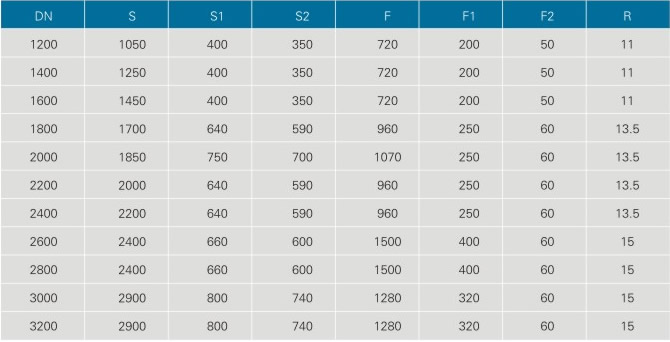

底座安装尺寸

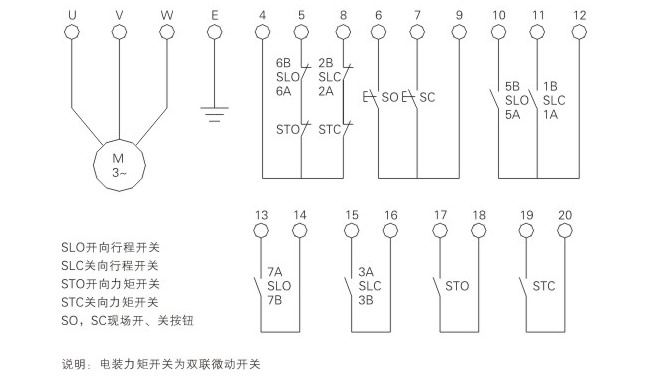

电动装置接线图
