用途
    该阀系消化吸收国外先进技术基础上，自行研制开发的新一代产品，适用于转炉烟气净化与煤气回收喜用中，作为与气动三通煤气切换阀连锁的关键设备，安装于三通煤气切换阀之后煤气柜之前，以防止三通煤气切换阀关闭时严时煤气经三通阀倒流入风机。

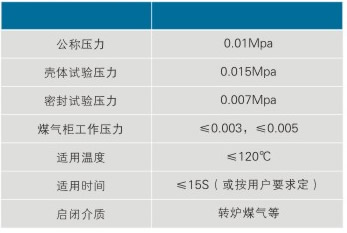

阀门主要性能参数

结构特点
    1. 水封逆止阀主要由阀体、回转盖、阀轴、气动装置及注水装置、溢流装置、水位控制装置、加热与保温装置等组成。
    2. 采用全封闭外壳，操作时介质不向外泄漏，避免环境污染。
    3. 在全开位置时，介质通过阀门时的流阻接近为零，在阀门处于关阀位置时，靠水封实现煤气的自动逆止和可靠割断。
    4. 具有自动补水功能，使水位始终保持在高、低位之间，且具有高、低、极限低水位状态显示及极限低水位报警装置。
    5. 能实现远传和就地控制，并可以实现计算机接口。
    6. 在转炉烟气净化与煤气回收系统中，与气动三通煤气切换阀和启动旁通煤气切断阀共用一套控制柜，实现系统联锁自动运行。

主要零件材料

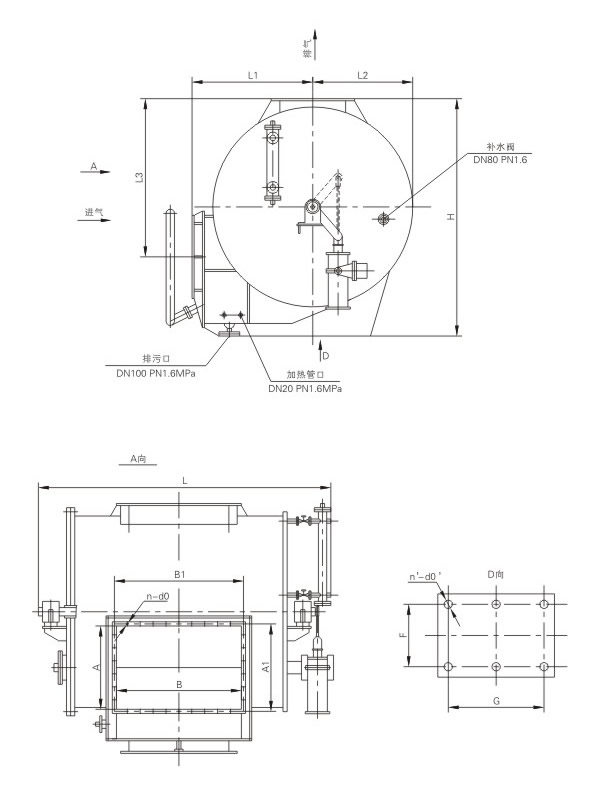

结构简图

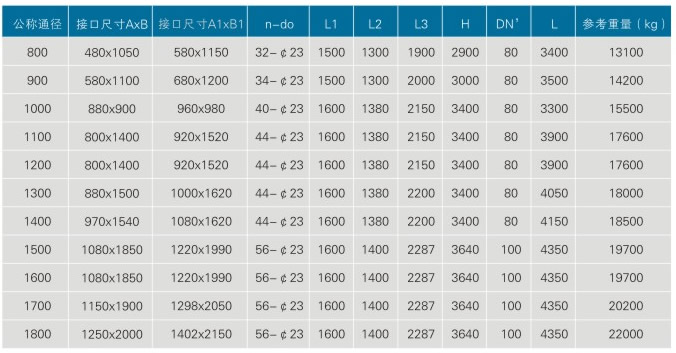

SFNZF-0.1C主要连接尺寸、外形尺寸及重量

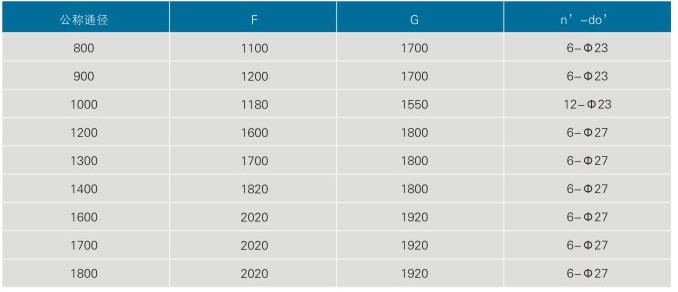

底座安装尺寸

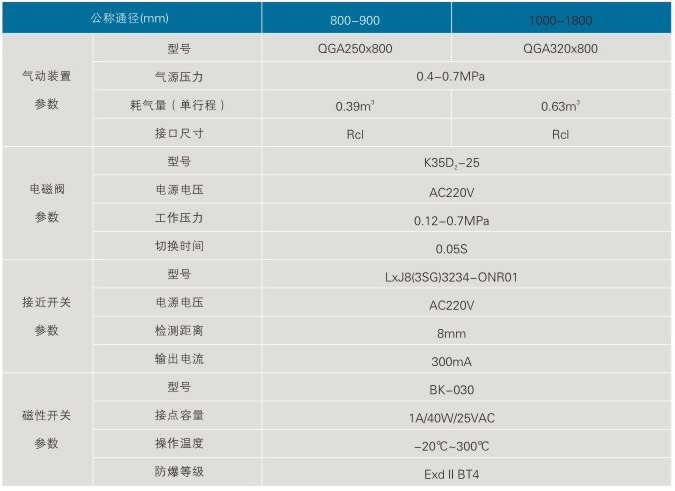

气动装置、电磁阀、接近开关性能参数
