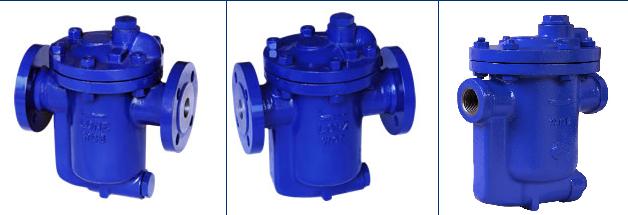

一 、 产品结构特点
内腔所有运动部件均为不锈钢，耐磨损，耐腐蚀。
由于蒸汽不能到达被水封的阀座孔，所以无蒸汽损失，高效节能。
浮桶倒置，不会被破坏压扁，不怕水击，寿命长。
倒置桶顶部设有排气孔。连续排空气性能好，不会形成冷滞后和气堵。
不受背压的影响，在高的背压下能很好地工作。
工作可靠，只有两个运动部件 ( 杠杆 — 和倒置桶 ) ，故不会产生卡阻。
阀座与阀瓣在阀的顶部，阀瓣在开关中可以使污物通过，有良好的自我清洗性 能 , 无污物困扰。
二、 工作原理
倒吊桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再 关闭，循环工作，间断排水。
三、倒吊桶式蒸汽疏水阀连续排水能量表 (Kg/h)
|
型号 |
880 |
881
881F
81 |
882
882F
82 |
883
883F
83 |
884
884F
84 |
815
815F
85 |
816
816F |
|
|
0.5 |
240 |
420 |
800 |
1520 |
2500 |
3960 |
7190 |
|
1 |
280 |
470 |
930 |
1750 |
2950 |
4500 |
8600 |
|
2 |
230 |
460 |
930 |
1800 |
3020 |
4500 |
8150 |
|
4 |
280 |
410 |
920 |
2000 |
3050 |
4400 |
8800 |
|
6 |
280 |
380 |
800 |
1560 |
2600 |
4600 |
8000 |
|
8 |
310 |
420 |
900 |
1750 |
2950 |
4900 |
8850 |
|
10 |
260 |
365 |
660 |
1550 |
2550 |
4500 |
8450 |
|
12 |
200 |
380 |
720 |
1730 |
2880 |
4850 |
9000 |
|
15 |
230 |
335 |
560 |
1500 |
2500 |
3000 |
8400 |
|
17 |
250 |
350 |
600 |
1550 |
2600 |
3200 |
8650 |
|
21 |
-- |
240 |
860 |
1200 |
2200 |
3400 |
7200 |
|
25 |
|
250 |
900 |
1300 |
2400 |
2900 |
7800 |
四、结构与尺寸
880-815型、侧进侧出、附过滤网、 外部尺寸图（mm）
|
|
型号 |
通 径 |
A |
B |
C |
D |
最大压力 kg/cm 2 |
|
880 |
1/2 ’’ 3/4 ’’ |
96 |
76 |
70 |
128 |
25 |
|
881 |
1/2 ’’ 3/4 ’’ 1 ’’ |
96 |
76 |
100 |
128 |
41 |
|
882 |
3/4 ’’ 1 ’’ |
145 |
94 |
137 |
170 |
25 |
|
883 |
1 ’’ 1 1/4’’ |
180 |
120 |
193 |
202 |
25 |
|
884 |
1 1/4’ 1 1/2’’ |
203 |
150 |
212 |
232 |
25 |
|
815 |
1 1/2’’ 2 ’’ |
220 |
148 |
248 |
250 |
25 |

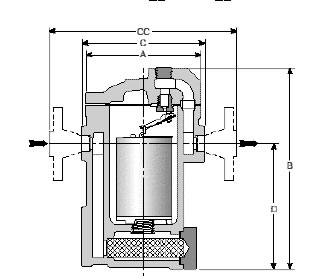

881F-886F型、法兰、附过滤网、外部尺寸图（mm）
|
|
型号 |
通 径 |
A |
B |
C |
D |
最大压力 kg/cm 2 |
|
881F |
15. 20 .25 |
96 |
76 |
100 |
170 |
25 |
|
882F |
20 .25 |
145 |
94 |
137 |
210 |
41 |
|
883F |
25 .32 |
180 |
121 |
193 |
270 |
25 |
|
884F |
32 .40 |
203 |
150 |
212 |
320 |
25 |
|
815F |
40 .50 |
220 |
148 |
248 |
350 |
25 |
|
816F |
65 .80 |
265 |
489 |
310 |
400 |
25 |
81-86型下进上出式外部尺寸图(mm)
|
|
型号 |
通 径 |
A |
B |
最大压力 kg/cm 2 |
|
81 |
1/2 ’’ |
108 |
162 |
25 |
|
82 |
3/4 ’’ 1 |
133 |
203 |
25 |
|
83 |
1 ’’ |
162 |
273 |
25 |
|
84 |
1 1/4’’ |
184 |
314 |
25 |
|
85 |
1 1/2’’ |
216 |
380 |
25 |
|
86 |
2 ’’ |
260 |
432 |
25 |
五、订货正确选型条件
| 用户根据用汽设备的最大耗汽量乘选用倍率（ 2—3倍），为最大凝结水量来选疏水阀的排水量。疏水阀的最高工作压差，（即阀前工作压力减去阀后背压）有背压要注明。 疏水阀的最高工作温度。 疏水阀使用工况。 连接方式。阀体材料。 | |
