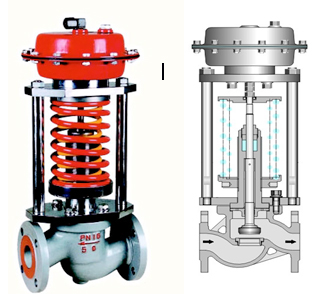

ZZYP型自力式压力调节阀是由阀体、阀座、阀芯、平衡弹簧等部件组成，是一种无需外加能源，利用被调节介质自身压力变化来进行自动调节的阀门，是根据力学原理将被控介质引入执行机构产生力作用推动，控制阀芯元件上下位移达到自动调节，阀前或阀后恒压或减压的节能型产品。该产品最大的特点是能在无电、无气的场所工作，压力设定值在运行中可随意调整。采用快开流量特性，动作灵敏、密封性能好，广泛应用于石油、化工、电站、轻工、印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。
本系列产品执行机构有：薄膜式、活塞式两种；作用形式有：阀前压力调节（泄压持压型），阀后压力调节（减压稳压型）；附设隔温冷凝罐可在≤350℃温度下使用。根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构，以达到最佳的控制效果。
|
材料代号 |
C（WCB） |
P（304） |
R（316） |
|
主要
零件 |
阀体 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
阀芯、阀座 |
1Cr18Ni9Ti（304） |
1Cr18Ni9Ti（304） |
1Cr18Ni12Mo2Ti（316） |
|
阀杆 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
膜片 |
丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶 |
|
膜盖 |
A3、A4钢涂四氟乙烯 |
|
填料 |
聚四氟乙烯、柔性石墨 |
|
弹簧 |
60Si2Mn |
|
导向套 |
HPb59-1 |
主要技术参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数Kv |
|
|
|
|
|
|
|
|
|
|
|
|
额定行程（mm） |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
|
允许压差（MPa） |
2.5 |
2.0 |
1.6 |
1.0 |
|
公称压力（MPa） |
1.6 4.0 6.4 |
|
流量特性 |
快开 |
|
压力调节范围（KPa） |
15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、
280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800 780～900、880～1000、600～1500、1000～2500 |
|
调节精度（%） |
±5 |
|
工作温度℃ |
液体≤120；气体≤80；带冷凝器和散热片≤350（适用于高温工况） |
|
适用介质 |
执水、气体、蒸汽、低粘度介质 |
|
允许泄漏量 |
硬密封（L/h） |
单座≤10-4×阀额定容量（IV级）；双座、套筒≤5×10-3阀额定容量（II级 |
|
软密封（ml/min） |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
|
减压比 |
最大 |
10 |
|
最小 |
1.25 |
注：压力调节范围可根据用户要求进行制做。

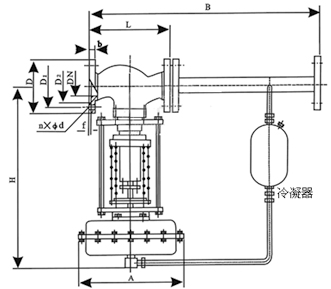

外形连接尺寸
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16、40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
|
H |
压力
调节
范围
MPa |
15～140 |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
|
130～300 |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
|
280～500 |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
|
480～1000 |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
|
600～1500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
|
1000～2500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
|
A |
压力
调节
范围
MPa |
15～140 |
φ280 |
φ308 |
|
130～300 |
φ230 |
|
280～1000 |
φ176 |
φ194 |
φ280 |
|
600～2500 |
φ85 |
φ96 |
|
导压管接口螺纹 |
M16×15 |

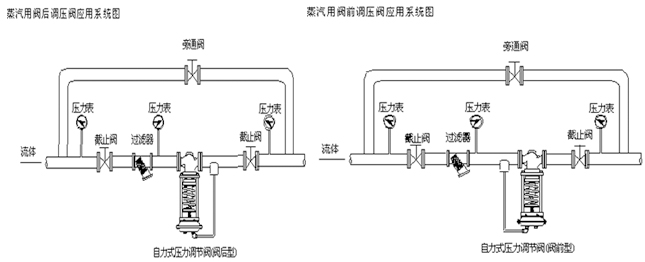

安装典型
|
