当前位置：首页 - 截止阀 - BJ45H、BJ45Y、BJ45W 型 PN16~PN40 保温夹套直流式截止阀
Click to enlarge 产品名称：BJ45H、BJ45Y、BJ45W 型 PN16~PN40 保温夹套直流式截止阀
所属类别：截止阀
型号：BJ45H、BJ45Y、BJ45W 型 PN16~PN40
口径：
压力：
材质：
详细说明>>
【产品用途】
BJ45H、BJ45Y、BJ45W 型 PN16~PN40 保温夹套直流式截止阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。

【执行标准】
设计与制造：BS1873　BS5160　GB12233
法兰尺寸：ANSIB16.5　JB/T79　GB9113
压力温度：ANSIB16.34
结构长度：ANSIB16.10　BS1873　GB12221
对焊连接尺寸：ANSIB16.25
检验与实验：BS6755　GB/T13927

主要外形和连接尺寸

公称通径 尺寸
L D D1 D2 b 3-G Z-d H D0
BJ41W
15 130 105 75 55 14 3/8 4-14 175 180
20 150 115 85 68 14 3/8 4-14 185 180
25 160 135 100 78 16 3/8 4-18 210 200
32 180 145 110 85 16 3/8 4-18 350 200
40 200 160 125 100 16 3/8 4-18 360 200
50 250 180 145 120 18 1/2 4-18 380 240
65 265 195 160 135 20 1/2 8-18 440 240
80 280 215 180 155 20 1/2 8-18 510 280
100 300 245 210 185 22 1/2 8-18 620 320
125 325 280 240 210 24 1/2 8-23 680 360
150 350 335 295 265 26 1/2 12-23 818 360
200 400 405 355 320 30 1/2 12-25 1200 400
250 450 460 410 375 30 1/2 12-25 1450 450
300 500 520 470 435 34 1/2 16-25 1600 500

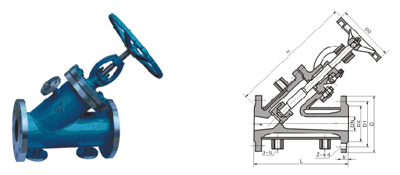

【结构图片】
