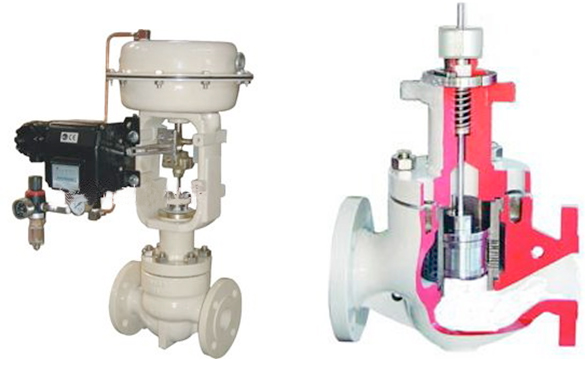

产品概述
HSC笼式单座调节阀，适用于高压差易产生闪蒸空化的场合，是一种高性能的单座调节阀，坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，阀芯导向面积大，抗振性好。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧气动薄膜执行机构，其结构紧凑，输出力大。 产品符合GB/T4213-92。
主要技术参数和性能指标
1、阀体
|
阀体型式 |
直通单座套筒式铸造球形阀 |
|
公称通径DN（mm） |
40、50、65、80、100、150、200mm |
|
公称压力 |
ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa |
|
连接型式 |
法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型；焊接连接：嵌接焊SW |
|
法兰标准 |
JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124、JB/T79-94等 |
|
材料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti）等 |
|
压盖型式 |
螺栓压紧式：填料 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料 |
|
上阀盖型式 |
常温型（P） |
-17～+230℃ |
|
伸长Ⅰ型（E1） |
-45～-17℃、+230～+566℃ |
|
伸长Ⅱ型（E2I） |
-100～-45℃ |
|
伸长Ⅱ型（E2W） |
-196～-100℃ |
|
注： |
工作温度不准超过各种材料的允许范围。 |
2、 阀内组件
|
阀芯型式 |
单座套筒式柱塞型阀芯 |
|
流量特性 |
等百分比特性（%）和线性特性（L），参考流量特性曲线图 |
|
套筒形式 |
分离式套筒 |
|
材 料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）或不锈钢堆焊司太莱合金、钛和耐腐蚀合金 |
3、 执行机构
|
型 式 |
LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构 |
|
膜片材料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
|
弹簧范围 |
20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型） |
|
供气压力 |
140～400kPa（LHA型）、140～280kPa（LVA5型）、400～500kPa（LVA6型）、300～500kPa（LVP型） |
|
气源接口 |
Rc1/4" |
|
环境温度 |
-30～+70℃ |
|
阀作用型式 |
用正作用或反作用执行机构实现阀的气-关式或气-开式 |
4． 配用附件：电-气阀门定位器、空气过滤减压器、保位阀、行程开关、阀位变送器、电磁阀、手轮操作机构等
5． 性能
|
泄漏量 |
金属阀座小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级 |
|
回差 |
带定位器 |
小于全行程的1%， |
|
不带定位器 |
小于全行程的3%（LHA1型小于全行程的5%） |
|
基本误差 |
带定位器 |
小于全行程的±1% |
注：采用标准的V型聚四氟乙烯填料 |
|
不带定位器 |
小于全行程的±5% |
|
可调范围 |
50：1（0.25≤Cv≤14）或30：1（CV≤0.16） |
6、 CV值和行程
|
公称通径 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
阀座直径 |
CV=
4.0 |
CV=
6.3 |
25 |
CV=
6.3 |
25 |
32 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
65 |
80 |
100 |
80 |
100 |
125 |
|
额定Cv值 |
4.0 |
6.3 |
12 |
6.3 |
12 |
21 |
12 |
21 |
30 |
21 |
30 |
50 |
30 |
50 |
85 |
85 |
125 |
200 |
125 |
200 |
310 |
|
额定行程(mm) |
25 |
38 |
50 |
75 |
7、 流量特性

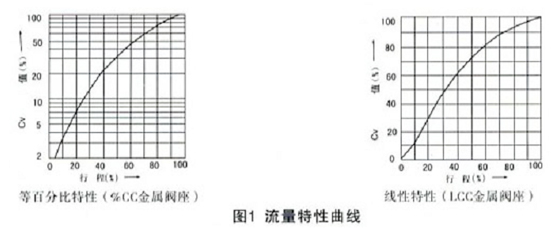

典型的流量特性曲线
8、允许压差
Ⅰ、阀配用LHA或LVA执行机构(100KPa)
A、 气-开式阀
|
|
|
执行
机构 |
供气
压力 |
弹簧
范围 |
允许压差 |
|
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
Cv=
4.0 |
Gv=
6.3 |
25 |
Cv=-
6.3 |
25 |
32 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
65 |
80 |
100 |
80 |
100 |
125 |
|
LHA1R |
1.4 |
0.2～1.0 |
10.4 |
5.6 |
3.3 |
5.6 |
3.3 |
2.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.8 |
0.8～2.4 |
40 |
39 |
22 |
39 |
22 |
13 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
72 |
|
LHA2R |
1.4 |
0.2～1.0 |
20 |
10 |
6.3 |
10 |
6.3 |
3.8 |
6.3 |
3.8 |
2.7 |
3.8 |
2.7 |
1.6 |
2.7 |
1.6 |
1.0 |
|
|
|
|
|
|
|
2.8 |
0.8～2.4 |
40 |
40 |
40 |
40 |
40 |
27 |
40 |
27 |
14.1 |
27 |
14.1 |
11.1 |
14.1 |
11.1 |
6.9 |
|
|
|
|
|
|
|
100 |
76 |
44 |
76 |
44 |
44 |
|
LHA3R |
1.4 |
0.2～1.0 |
35 |
19 |
11.2 |
19 |
11.2 |
6.8 |
11.2 |
6.8 |
4.8 |
6.8 |
4.8 |
2.8 |
4.8 |
2.8 |
1.7 |
1.7 |
1.2 |
0.7 |
|
|
|
|
2.8 |
0.8～2.4 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
34 |
40 |
34 |
19.6 |
34 |
19.6 |
12.3 |
12.3 |
8.7 |
4.9 |
|
|
|
|
100 |
100 |
100 |
100 |
78 |
47 |
78 |
47 |
47 |
|
LHA4R |
1.4 |
0.2～1.0 |
|
19 |
11 |
8.3 |
11 |
8.3 |
4.8 |
8.3 |
4.8 |
3 |
3 |
2.2 |
1.2 |
2.2 |
1.2 |
0.7 |
|
2.8 |
0.8～2.4 |
40 |
40 |
40 |
40 |
40 |
31.5 |
40 |
31.5 |
21.3 |
21.3 |
15 |
8.5 |
15 |
8.5 |
5.4 |
|
100 |
82 |
58 |
82 |
58 |
58 |
|
LHA5R |
1.4 |
0.2～1.0 |
26 |
16 |
11 |
16 |
11 |
6.6 |
11 |
6.6 |
4.2 |
4.2 |
2.9 |
1.6 |
2.9 |
1.6 |
1.1 |
|
2.8 |
0.8～2.4 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
29.2 |
29.2 |
20.6 |
11.6 |
20.6 |
11.6 |
7.4 |
|
100 |
100 |
80 |
100 |
80 |
46 |
80 |
46 |
|
LHA6R |
4 |
1.9～3.5 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
|
|
|
|
|
|
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
61 |
|
5 |
1.9～4.0 |
|
|
|
|
|
|
|
|
|
40 |
40 |
24.3 |
|
|
|
|
61 |
43 | |
B、气-关式阀
|
执行
机构 |
供气
压力 |
弹簧
范围 |
允许压差 |
|
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
Cv=
4.0 |
Gv=
6.3 |
25 |
Cv=-
6.3 |
25 |
32 |
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
65 |
80 |
100 |
80 |
100 |
125 |
|
LHA1R |
1.4 |
0.2～1.0 |
10.4 |
5.6 |
3.3 |
5.6 |
3.3 |
2.0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.8 |
0.8～2.4 |
40 |
39 |
22 |
39 |
22 |
13 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
72 |
|
LHA2R |
1.4 |
0.2～1.0 |
20 |
10 |
6.3 |
10 |
6.3 |
3.8 |
6.3 |
3.8 |
2.7 |
3.8 |
2.7 |
1.6 |
2.7 |
1.6 |
1.0 |
|
|
|
|
|
|
|
2.8 |
0.8～2.4 |
40 |
40 |
40 |
40 |
40 |
27 |
40 |
27 |
14.1 |
27 |
14.1 |
11.1 |
14.1 |
11.1 |
6.9 |
|
|
|
|
|
|
|
100 |
76 |
44 |
76 |
44 |
44 |
|
LHA3R |
1.4 |
0.2～1.0 |
35 |
19 |
11.2 |
19 |
11.2 |
6.8 |
11.2 |
6.8 |
4.8 |
6.8 |
4.8 |
2.8 |
4.8 |
2.8 |
1.7 |
1.7 |
1.2 |
0.7 |
|
|
|
|
2.8 |
0.8～2.4 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
34 |
40 |
34 |
19.6 |
34 |
19.6 |
12.3 |
12.3 |
8.7 |
4.9 |
|
|
|
|
100 |
100 |
100 |
100 |
78 |
47 |
78 |
47 |
47 |
|
LHA4R |
1.4 |
0.2～1.0 |
 |
19 |
11 |
8.3 |
11 |
8.3 |
4.8 |
8.3 |
4.8 |
3 |
3 |
2.2 |
1.2 |
2.2 |
1.2 |
0.7 |
|
2.8 |
0.8～2.4 |
40 |
40 |
40 |
40 |
40 |
31.5 |
40 |
31.5 |
21.3 |
21.3 |
15 |
8.5 |
15 |
8.5 |
5.4 |
|
100 |
82 |
58 |
82 |
58 |
58 |
|
LHA5R |
1.4 |
0.2～1.0 |
26 |
16 |
11 |
16 |
11 |
6.6 |
11 |
6.6 |
4.2 |
4.2 |
2.9 |
1.6 |
2.9 |
1.6 |
1.1 |
|
2.8 |
0.8～2.4 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
29.2 |
29.2 |
20.6 |
11.6 |
20.6 |
11.6 |
7.4 |
|
100 |
100 |
80 |
100 |
80 |
46 |
80 |
46 |
|
LHA6R |
4 |
1.9～3.5 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
|
|
|
|
|
|
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
61 |
|
5 |
1.9～4.0 |
|
|
|
|
|
|
|
|
|
40 |
40 |
24.3 |
|
|
|
|
61 |
43 |
II、阀配用LVP执行机构 (100KPa)
|
执行机构 |
供气压力 |
定位器 |
允许压差 |
|
65 |
80 |
100 |
150 |
200 |
|
25 |
32 |
40 |
32 |
40 |
50 |
40 |
50 |
65 |
65 |
80 |
100 |
80 |
100 |
125 |
|
LVP5 |
3 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
36.8 |
20.7 |
36.8 |
20.7 |
13.2 |
|
100 |
100 |
100 |
100 |
100 |
86 |
100 |
86 |
52 |
52 |
|
4 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
27.8 |
40 |
27.8 |
17.8 |
|
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
70 |
70 |
49 |
|
5 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
34.9 |
40 |
34.9 |
22.4 |
|
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
62 |
|
LVP6 |
3 |
有 |
|
40 |
40 |
40 |
40 |
40 |
36.9 |
40 |
36.9 |
23.6 |
|
100 |
100 |
93 |
93 |
65 |
65 |
|
4 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
31.8 |
|
100 |
100 |
100 |
100 |
88 |
49 |
88 |
49 |
|
5 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
100 |
100 |
100 |
100 |
100 |
62 |
100 |
62 |
|
LVP7 |
3 |
有 |
|
40 |
40 |
40 |
40 |
40 |
35.5 |
|
100 |
99 |
56 |
99 |
56 |
|
4 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
|
100 |
100 |
73 |
100 |
73 |
47 |
|
5 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
|
100 |
100 |
92 |
100 |
92 |
60 |
注:1、最大允许压差不超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2、同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关闭时的允许压差。
3、如果执行机构带有辅助气源，应选二者中较小一个供气压力作为计算允许压差的基础
9．主要连接尺寸（mm）
法兰距（mm）
|
公称通径 |
A |
|
ANSI 125FF、PN1.6
ANSI 150 RF
JIS 10K FF，RF |
JIS 16K RF |
ANSI 300RF
JIS20、30KRF
PN4.0 |
JIS 600 RF
JIS 40K RF
PN6.4 |
JIS 16K
沟槽型
嵌入型 |
JIS 20K
沟槽型
嵌入型 |
JIS 30K
沟槽型
嵌入型 |
JIS 40K
沟槽型
嵌入型 |
|
40 |
222 |
231 |
235 |
251 |
235 |
236 |
248 |
251 |
|
50 |
254 |
263 |
267 |
286 |
265 |
267 |
276 |
286 |
|
65 |
276 |
288 |
292 |
311 |
290 |
292 |
303 |
311 |
|
80 |
298 |
313 |
317 |
337 |
310 |
317 |
326 |
337 |
|
100 |
352 |
364 |
368 |
394 |
360 |
368 |
379 |
394 |
|
150 |
451 |
465 |
473 |
508 |
475 |
473 |
486 |
508 |
|
200 |
543 |
560 |
568 |
610 |
570 |
568 |
580 |
610 |
|
公称通径 |
A |
|
ANSI 150
RJ |
ANSI 300
RJ |
ANSI 600
RJ |
ANSI 300
LG |
ANSI 600
LG |
ANSI 150
SW、BW |
ANSI 150、600
SW、BW |
|
40 |
235 |
248 |
251 |
244 |
248 |
251 |
251 |
|
50 |
267 |
283 |
289 |
276 |
283 |
286 |
286 |
|
65 |
289 |
308 |
314 |
302 |
308 |
311 |
311 |
|
80 |
311 |
333 |
340 |
327 |
333 |
337 |
337 |
|
100 |
365 |
384 |
397 |
378 |
391 |
394 |
394 |
|
150 |
464 |
489 |
511 |
483 |
505 |
473 |
508 |
|
200 |
556 |
584 |
613 |
578 |
606 |
568 |
610 |
注：法兰距符合IEC534-3标准。

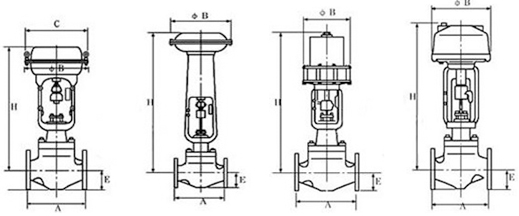

外形尺寸（mm）
|
公称通径 |
执行机构 |
H |
C |
φB |
E |
|
常温型（P） |
伸长Ⅰ型（E1） |
伸长Ⅱ型（E2I） |
伸长Ⅱ型（E2W） |
|
40 |
LHA1D、R |
425 |
590 |
705 |
945 |
230 |
218 |
70 |
|
LHA2D、R |
500 |
665 |
780 |
1020 |
281 |
267 |
|
LHA3D、R |
590 |
760 |
875 |
1140 |
363 |
350 |
|
50 |
LHA1D、R |
425 |
595 |
710 |
950 |
230 |
218 |
80 |
|
LHA2D、R |
500 |
670 |
785 |
1025 |
281 |
267 |
|
LHA3D、R |
595 |
765 |
875 |
1140 |
363 |
350 |
|
65 |
LHA2D、R |
575 |
745/755 |
880 |
1130 |
281 |
267 |
88 |
|
LHA3D、R |
630 |
800/810 |
930 |
1180 |
363 |
350 |
|
LHA4D、R |
865 |
1035/1045 |
1165 |
1495 |
520 |
470 |
|
80 |
LHA2D、R |
580 |
755/765 |
900 |
1135 |
281 |
267 |
98 |
|
LHA3D、R |
635 |
810/820 |
955 |
1190 |
363 |
350 |
|
LHA4D、R |
870 |
1045/1055 |
1190 |
1505 |
520 |
470 |
|
100 |
LHA2D、R |
610 |
810/870 |
915 |
1150 |
281 |
267 |
113 |
|
LHA3D、R |
660 |
860/870 |
1020 |
1205 |
363 |
350 |
|
LHA4D、R |
890 |
1100/1110 |
1255 |
1520 |
520 |
470 |
|
LVA5D |
1300 |
1515 |
1710 |
1940 |
- |
620 |
|
LVA5R |
1420 |
1635 |
1820 |
2050 |
- |
620 |
|
LVA6R |
1160 |
1375 |
1560 |
1790 |
- |
445 |
|
LVP5 |
940 |
1155 |
1340 |
1570 |
- |
345 |
|
150 |
LHA3D、R |
785 |
1020/1045 |
1250 |
1385 |
363 |
350 |
170 |
|
LHA4D、R |
955 |
1190/1215 |
1425 |
1570 |
520 |
470 |
|
LVA5D |
1360 |
1620 |
1870 |
2000 |
- |
620 |
|
LVA5R |
1480 |
1740 |
1980 |
2110 |
- |
620 |
|
LVA6R |
1220 |
1480 |
1720 |
1850 |
- |
445 |
|
LVP5 |
1000 |
1260 |
1500 |
1630 |
- |
345 |
|
LVP6 |
1210 |
1470 |
1710 |
1840 |
- |
445 |
|
LVP7 |
1290 |
1550 |
1790 |
1920 |
- |
545 |
|
200 |
LHA4D、R |
1090 |
1350 |
1580 |
1710 |
520 |
470 |
220 |
|
LVA5D |
1475 |
1740 |
2025 |
2155 |
- |
620 |
|
LVA5R |
1585 |
1850 |
2145 |
2275 |
- |
620 |
|
LVP5 |
1165 |
1425 |
1665 |
1795 |
- |
345 |
|
LVP6 |
1375 |
1635 |
1875 |
2005 |
- |
445 |
|
LVP7 |
1455 |
1715 |
1955 |
2085 |
- |
545 | |
