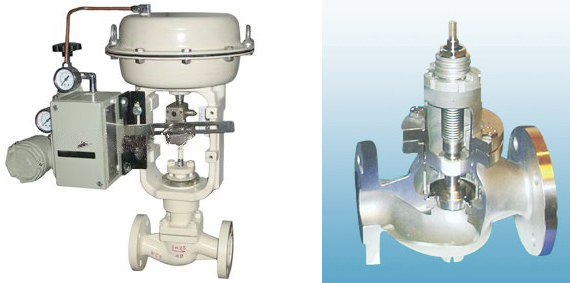

产品概述 HLS小口径单座调节阀 结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534标准。 调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大,产品符合GB/T4213-92。

主要技术参数和性能指标
1. 阀体
|
 阀体型式  |
 直通单座铸造球型阀  |
|
 公称通径DN(mm)  |
 20、25mm  |
|
 公称压力  |
 ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa  |
|
 连接型式  |
 法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型;焊接连接:嵌接焊SW  |
|
 法兰标准  |
 JIS B2201-1984、ANSI B16.5-1981、GB/T9112~9124、JB/T79-94等  |
|
 材料  |
 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti)等  |
|
 压盖型式  |
 螺栓压紧式:填料  |
|
 填料  |
 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织  |
|

上阀盖型式  |
 常温型(P)  |
 -17~+230℃  |
|
 伸长Ⅰ型(E1)  |
 -45~-17℃、+230~+566℃  |
|
 伸长Ⅱ型(E2I)  |
 -100~-45℃  |
|
 伸长Ⅱ型(E2W)  |
 -196~-100℃  |
|
 注:  |
 工作温度不准超过各种材料的允许范围。  |
2. 阀内组件
|
 阀芯型式  |
 单座柱塞型阀芯  |
|
 流量特性  |
 金属阀座  |
 等百分比特性(%)和线性特性(L),参考流量特性曲线图Cv值从0.04~14的高精度流量特性符合IEC534-2标准  |
|
 软阀座  |
 等百分比特性(%)和线性特性(L),参考流量特性曲线图  |
|
 材料  |
 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)或不锈钢堆焊司太莱合金、钛和耐腐蚀合金  |
|
 注:  |
 关于聚四氟乙烯阀座的工作温度和压差,参考流量特性曲线图  |
3. 执行机构
|
 型式  |
 LHA多弹簧薄膜执行机构  |
|
 膜片材料  |
 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布  |
|
 弹簧范围  |
 20~100、80~240kPa  |
|
 供气压力  |
 140~400kPa  |
|
 气源接口  |
 Rc1/4"  |
|
 环境温度  |
 -30~+70℃  |
|
 阀作用型式  |
 用正作用或反作用执行机构实现阀的气-关式或气-开式  |
4. 配用附件:电-气阀门定位器、空气过滤减压器、保位阀、行程开关、阀位变送器、电磁阀、手轮操作机构等
5. 性能
|
 泄漏量  |
 金属阀座  |
 小于阀额定容量的0.01%,符合ANSI B16.104-1976IV级  |
|
 软阀座  |
 小于阀额定容量的10-7,符合ANSI B16.104-1976IV级  |
|
 回差  |
 带定位器  |
 小于全行程的1%,  |
|
 不带定位器  |
 小于全行程的3%(LHA1型小于全行程的5%)  |
|
 基本误差  |
 带定位器  |
 小于全行程的±1%  |
 注:采用标准的V型聚四氟乙烯填料  |
|
 不带定位器  |
 小于全行程的±5%  |
|
 可调范围  |
 50:1(0.25≤Cv≤14)或30:1(CV≤0.16)  |
6. CV值和行程


|
 阀芯型式  |
 阀座和流量特性  |
 额定行程  |
 0.01  |
 0.04  |
 0.1  |
 0.16  |
 0.25  |
 0.4  |
 0.63  |
 1.0  |
 1.6  |
 2.5  |
 4.0  |
 6.3  |
 10  |
 14  |
|
 柱塞阀芯  |
 金属阀座  |
 等百分比(%)  |
 14.3mm  |
    |
    |
    |
    |
 ○  |
 △  |
 △  |
 △  |
 △  |
 △  |
 △  |
 △  |
 △  |
 △  |
|
 线性(L)  |
 ○  |
 ○  |
 ○  |
 ○  |
 ○  |
 △  |
 △  |
 △  |
 △  |
 △  |
 △  |
 △  |
 △  |
 △  |
|
 软阀座  |
 等百分比(%)  |
    |
    |
    |
    |
 ○  |
 ○  |
 ○  |
 ○  |
 ○  |
 ○  |
 ○  |
 ○  |
 ○  |
 ○  |
|
 线性(L)  |
    |
    |
 ○  |
 ○  |
 ○  |
 ○  |
 ○  |
 ○  |
 ○  |
 ○  |
 ○  |
 ○  |
 ○  |
 ○  |
|
 公称通径  |
 20  |
 √  |
 √  |
 √  |
 √  |
 √  |
 √  |
 √  |
 √  |
 √  |
 √  |
 √  |
 √  |
    |
    |
|
 25  |
 √  |
 √  |
 √  |
 √  |
 √  |
 √  |
 √  |
 √  |
 √  |
 √  |
 √  |
 √  |
 √  |
 √  |
注:1、符号○和△表示阀的规格范围。2、符号△表示阀的流量特性符合IEC 534-2标准。

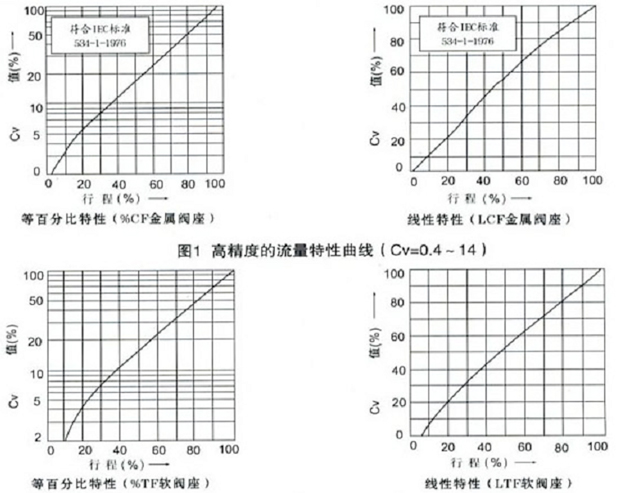

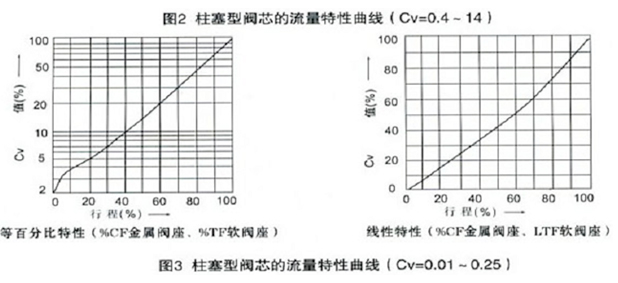

7.流量特性  典型的流量特性曲线


注:1。空化和闪蒸或者水的温度超过100℃过热场合,建议用9Cr18硬化不锈钢。
2.空化、闪蒸、禁油及常处于关闭状态下的调节阀,不管工作温度和压差多大,建议堆焊司太莱合金。
3.如CV≤0.16时,阀芯全部堆焊司太莱合金或9Cr18硬化不锈钢。

8.允许压差 Ⅰ。柱塞阀芯、金属阀座(%CF、LCF);A、气-关式阀 100KPa
  |
|
 执行机构  |
 供气压力  |
 弹簧范围  |
 定位器  |
 允许压差  |
|
 额定Cv值  |
|
 ≤0.25  |
 0.4  |
 0.63  |
 1.0  |
 1.6  |
 2.5  |
 4.0  |
 6.3  |
 10  |
 14  |
|
 LHA1D  |
 1.4  |
 0.2~1.0  |
 有或无  |
 40*  |
 31  |
 31  |
 16  |
 16  |
 10  |
 10  |
 5.6  |
 4.2  |
 2.6  |
|
 56  |
|
 1.6  |
 0.2~1.0  |
 有  |
 40*  |
 40*  |
 40*  |
 40*  |
 40*  |
 40*  |
 40*  |
 28  |
 21  |
 13  |
|
 100  |
 100  |
 100  |
 84  |
 84  |
 52  |
 52  |
|
 4.0  |
 0.8~2.4  |
 有  |
 -  |
 -  |
 -  |
 -  |
 -  |
 40*  |
 40*  |
 40*  |
 40*  |
 39  |
|
 100  |
 100  |
 84  |
 84  |
|
 LHA2D  |
 1.4  |
 0.2~1.0  |
 有或无  |
 40*  |
 40*  |
 40*  |
 32.6  |
 32.6  |
 20  |
 20  |
 10.9  |
 8.2  |
 5.0  |
|
 100  |
 62  |
 62  |
|
 1.6  |
 0.2~1.0  |
 有  |
 -  |
 40*  |
 40*  |
 40*  |
 40*  |
 40*  |
 40*  |
 40*  |
 40*  |
 25.2  |
|
 100  |
 100  |
 100  |
 100  |
 100  |
 100  |
 54  |
|
 4.0  |
 0.8~2.4  |
 有  |
 -  |
 -  |
 -  |
 -  |
 -  |
 -  |
 -  |
 40*  |
 40*  |
 40*  |
|
 100  |
 100  |
 75  |    |
B.气-开式阀
  |
|
 执行机构  |
 供气压力  |
 弹簧范围  |
 定位器  |
 允许压差  |
|
 额定Cv值  |
|
 ≤0.25  |
 0.4  |
 0.63  |
 1.0  |
 1.6  |
 2.5  |
 4.0  |
 6.3  |
 10  |
 14  |
|
 LHA1R  |
 1.4  |
 0.2~1.0  |
 有或无  |
 40*  |
 31  |
 31  |
 16  |
 16  |
 10  |
 10  |
 5.6  |
 4.2  |
 2.6  |
|
 56  |
|
 2.8  |
 0.8~2.4  |
 有  |
 40*  |
 40*  |
 40*  |
 40*  |
 40*  |
 40*  |
 40*  |
 39  |
 29  |
 18  |
|
 100  |
 100  |
 100  |
 100  |
 100  |
 72  |
 72  |
|
 LHA2R  |
 1.4  |
 0.2~1.0  |
 有或无  |
 40*  |
 40*  |
 40*  |
 32.6  |
 32.6  |
 20  |
 20  |
 10.9  |
 8.2  |
 5.0  |
|
 100  |
 62  |
 62  |
|
 2.8  |
 0.8~2.4  |
 有  |
 -  |
 40*  |
 40*  |
 40*  |
 40*  |
 40*  |
 40*  |
 40*  |
 40*  |
 35  |
|
 100  |
 100  |
 100  |
 100  |
 100  |
 100  |
 76  |
 56  |    |
注:1.最大允许压差不超过ANSI B16.34或JIS B2201标准规定的最大工作压力。 2.同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。 3.带有*的允许压差,阀控制液体时,允许压差只能为3MPa,超过3MPa时,请选用LHLC调节阀。 4.黑线框内数字表示阀配用标准规格执行机构。

Ⅱ.软阀座(%CF、LCF)A.气-关式阀
  |
|
 执行机构  |
 供气压力  |
 弹簧范围  |
 定位器  |
 允许压差  |
|
 额定Cv值  |
|
 ≤0.25  |
 0.4  |
 0.63  |
 1.0  |
 1.6  |
 2.5  |
 4.0  |
 6.3  |
 10  |
 14  |
|
 LHA1D  |
 1.4  |
 0.2~1.0  |
 有或无  |
 7.2  |
 7.2  |
 7.2  |
 7.2  |
 7.2  |
 7.2  |
 7.2  |
 4.0  |
 2.9  |
 1.8  |
|
 1.6  |
 0.2~1.0  |
 有  |
 30  |
 30  |
 30  |
 30  |
 30  |
 30  |
 30  |
 19  |
 14  |
 9.1  |
|
 4.0  |
 0.8~2.4  |
 有  |
 -  |
 -  |
 -  |
 -  |
 -  |
 -  |
 -  |
 30  |
 30  |
 27  |
|
 LHA2D  |
 1.4  |
 0.2~1.0  |
 有或无  |
 20  |
 20  |
 20  |
 20  |
 20  |
 14  |
 14  |
 7.6  |
 5.7  |
 3.5  |
|
 1.6  |
 0.2~1.0  |
 有  |
 -  |
 30  |
 30  |
 30  |
 30  |
 30  |
 30  |
 30  |
 28  |
 17.6  |
|
 4.0  |
 0.8~2.4  |
 有  |
 -  |
 -  |
 -  |
 -  |
 -  |
 -  |
 -  |
 30  |
 30  |
 30  |    |
B.气-开式阀
  |
|
 执行机构  |
 供气压力  |
 弹簧范围  |
 定位器  |
 允许压差  |
|
 额定Cv值  |
|
 ≤0.25  |
 0.4  |
 0.63  |
 1.0  |
 1.6  |
 2.5  |
 4.0  |
 6.3  |
 10  |
 14  |
|
 LHA1R  |
 1.4  |
 0.2~1.0  |
 有或无  |
 7.2  |
 7.2  |
 7.2  |
 7.2  |
 7.2  |
 7.2  |
 7.2  |
 4.0  |
 2.9  |
 1.8  |
|
 4.0  |
 0.8~2.4  |
 有  |
 30  |
 30  |
 30  |
 30  |
 30  |
 30  |
 30  |
 27  |
 20  |
 12  |
|
 LHA2R  |
 1.4  |
 0.2~1.0  |
 有或无  |
 20  |
 20  |
 20  |
 20  |
 20  |
 14  |
 14  |
 7.6  |
 5.7  |
 3.5  |
|
 4.0  |
 0.8~2.4  |
 有  |
 -  |
 30  |
 30  |
 30  |
 30  |
 30  |
 30  |
 30  |
 30  |
 24  |    |
注:1.最大允许压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2.黑线框内数字表示阀配用标准规格执行机构。
9、主要连接尺寸(mm)

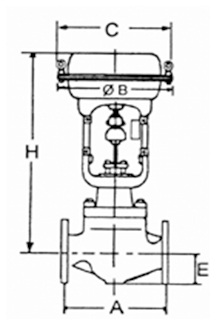

外形尺寸(mm)
|
 执行机构  |
 H  |
 φB  |
 C  |
 E  |
|
 常温型P  |
 伸长Ⅰ型E1  |
 伸长Ⅱ型E2I  |
 伸长Ⅱ型E2W  |
|
 LHA1D、R  |
 375  |
 525  |
 685  |
 900  |
 218  |
 230  |
 40  |
|
 LHA2D、R  |
 450  |
 600  |
 760  |
 975  |
 267  |
 281  |
 40  |
注:表上H栏尺寸是调节阀不带手轮机构的数字,如果带手轮机构,要相应加上手轮机构的尺寸。

法兰距 (mm)
|
 公称通径  |
 A  |
|
 ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6  |
 JIS 16K RF  |
 ANSI 300RF JIS 20K RF
JIS 30K RF PN4.0  |
 ANSI 600RF JIS 40K RF PN6.4  |
 ANSI 150 RJ  |
 ANSI 300 RJ  |
 ANSI 600 RJ  |
 JIS 20K 沟槽型嵌入型  |
 JIS 30K沟槽型嵌入型  |
 ANSI 300 LG  |
 ANSI 600 SW、BW  |
|
 20  |
 184  |
 190  |
 194  |
 206  |
 -  |
 206  |
 206  |
 198  |
 208  |
 203  |
 206  |
|
 25  |
 184  |
 193  |
 197  |
 210  |
 197  |
 210  |
 210  |
 198  |
 212  |
 206  |
 210  |    |
