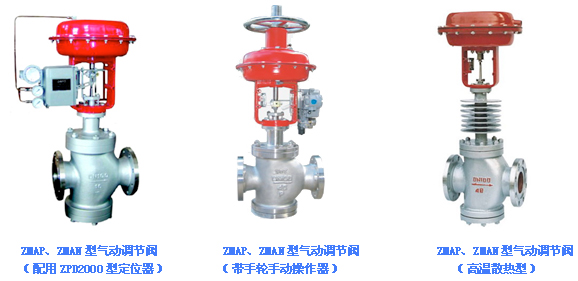

产品概述
ZMAP、ZMAN型气动单座、双座调节阀,是由多弹簧气动薄膜执行机构和直通双导向式单座、双座阀组成,具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确,配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。

结构特点
1.ZMAP、ZMAN型气动单座、双座调节阀是自动化控制系统中仪表的执行单元,采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,可实现分程控制(段幅信号),从而改变阀门开度位移,达到对流体介质的工艺参数精确调节控制
2.ZMAP、ZMAN型气动单座、双座调节阀按作用模式可分;
正作用:气闭式-常开型(当信号压力增大时阀位向下位移),《B型》
反作用:气开式-常闭型(当信号压力增大时阀位向上位移),《K型》

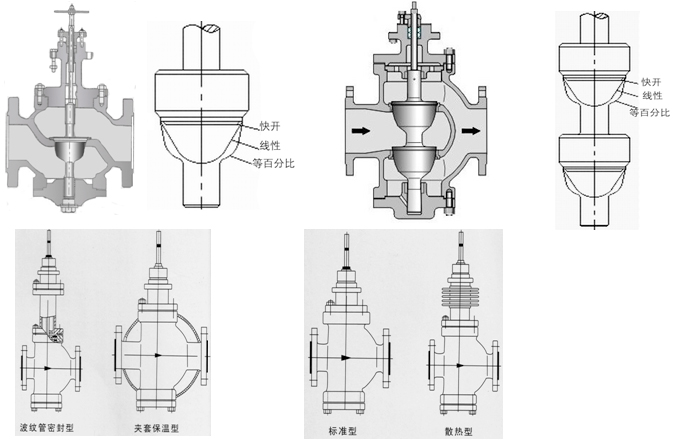

3.ZMAP型气动单座调节阀为直通单座铸造球形阀,单座柱塞型阀芯,适用于允许泄漏小且阀前阀后压差不大的工作场合。
4.ZMAN型气动双座调节阀为直通双座铸造球形阀,双座柱塞型阀芯,适用于压差大、流量大且不是很清洁的介质和泄漏要求不严格的场合
5.ZMAP型气动单座调节阀为直通低流阻单座上、下双导向式结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,上下阀杆的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合。
6.ZMAN型气动双座调节阀为直通低流阻双座上、下双导向式结构,阀芯在位移过程中稳定可靠,双座阀阀体内有两个阀芯阀座组成,流体介质通过上下阀芯阀座流出,具有流量大、允许压差大、不平衡力小,是一种平衡式结构双座阀。
7.通过改变阀芯形状的设计;不同的阀芯形状会得到不同流量特性:等百分比(对数)性、直线性。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。
有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN20~300mm;适用流体温度有-60~+450℃;按温度高低配用不同阀盖可分常温型、高温型和低温型。
执行机构主要技术参数
|
 型     号  |
 ZHA-22 ZHB-22  |
 ZHA-23 ZHB-23  |
 ZHB-34 ZHB-34  |
 ZHA-45 ZHB-45  |
 ZHA-56 ZHB-56  |
|
 有效面积cm2  |
 350  |
 350  |
 560  |
 900  |
 1600  |
|
 行   程mm  |
 16  |
 25  |
 40  |
 60  |
 100  |
|
 弹簧范围KPa  |
 20~100(标准):40~200;80~240; 20~60; 60~100  |
|
 操作方式  |
 普通型、带手动手轮操作型(侧装式、顶装式)  |
电-气阀门定位器
电气阀门定位器是工业自动化中气动执行器的主要配套仪表,可用来提高阀门位置的线性度、克服阀杆的磨擦力和消除调节阀不平衡力的影响等,从而保证阀门位置按调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系,实现正确定位。(有多种型号规格可选配)
本公司电-气阀门定位器配用型(HEP-15隔爆型,HEP-17本安型)。也可按不同需求配用(ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西门子系列及智能定位器系列产品)
 性能指标
|
 项目  |
 指标值  |
 项目  |
 指标值  |
|
 基本误差%  |
 不带定位器  |
 ±5.0  |
 始 终 点 偏 差 %  |
 气关  |
 不带定位器  |
 始点  |
 ±5.0  |
|
 带定位器  |
 ±1.0  |
 终点  |
 ±2.5  |
|
 回差%  |
 不带定位器  |
 ≤3.0  |
 带定位器  |
 始点  |
 ±1.0  |
|
 终点  |
 ±1.0  |
|
 带定位器  |
 ≤1.0  |
 气开  |
 不带定位器  |
 始点  |
 ±2.5  |
|
 终点  |
 ±5.0  |
|
 死区%  |
 不带定位器  |
 ≤3.0  |
 带定位器  |
 始点  |
 ±1.0  |
|
 终点  |
 ±1.0  |
|
 带定位器  |
 ≤0.4  |
    |
|
 额定行程偏差%  |
 ±2.5  |
注:本产品执行GB/T4213-92国家标准。
允许压差 MPa (ZMAP单座阀)
|
 供气压力 MPa   |
 弹簧压力 KPa   |
 公称通径  |
|
 20  |
 25  |
 32  |
 40  |
 50  |
 65  |
 80  |
 100  |
 125  |
 150  |
 200  |
 250  |
 300  |
|
 0.14  |
 20-100  |
 1.3  |
 0.8  |
 0.5  |
 0.5  |
 0.3  |
 0.25  |
 0.2  |
 0.12  |
 0.12  |
 0.08  |
 0.05  |
 0.04  |
 0.03  |
|
 0.24  |
 40-200  |
 3.1  |
 1.8  |
 1.2  |
 1.1  |
 0.7  |
 0.65  |
 0.45  |
 0.28  |
 0.28  |
 0.2  |
 0.1  |
 0.1  |
 0.06  |
允许压差 MPa (ZMAN双座阀)
|
 供气压力 MPa   |
 弹簧压力 KPa   |
 公称通径  |
|
 25  |
 32  |
 40  |
 50  |
 65  |
 80  |
 100  |
 125  |
 150  |
 200  |
 250  |
 300  |
|
 0.14  |
 20-100  |
 5.4  |
 4.4  |
 4.9  |
 3.8  |
 4.7  |
 3.6  |
 2.8  |
 3.75  |
 2.7  |
 2.15  |
 2.0  |
 1.7  |
|
 0.24  |
 40-200  |
 10.8  |
 8.8  |
 9.8  |
 7.6  |
 9.4  |
 7.2  |
 5.6  |
 7.5  |
 5.4  |
 4.3  |
 4.0  |
 3.4  |
注:使用条件为阀芯在介质流出端关闭时P2=0状态下。

主要零件材料及适用温度、介质
|
  公称通径mm  |
 DN15-DN300  |
|
 材料代号  |
 C(WCB)  |
 P(304)  |
 R(316)  |
|



主要
零件  |
 阀体、阀盖  |
 WCB(ZG230-450)  |
 ZG1Cr18Ni9Ti(304)  |
 ZG1Cr18Ni12Mo2Ti(304)  |
|
 阀芯、阀座  |
 1Cr18Ni9Ti(304)或司钛莱合金堆焊  |
 1Cr18Ni9Ti(304)或司钛莱合金堆焊  |
 1Cr18Ni12Mo2Ti或司钛莱合金堆焊  |
|
 阀杆  |
 2Cr13  |
 1Cr18Ni9Ti  |
 1Cr18Ni12Mo2Ti  |
|
 填料  |
 V型聚四氟乙烯(F4)、柔性石墨、不锈钢波纹管  |
|
 垫片  |
 增强聚四氟乙烯 (F4)、不锈钢垫片、金属石墨缠绕垫片  |
|
 上下膜盖  |
 A3钢板冲压  |
|
 波纺膜片  |
 丁晴橡胶夹增强涤沦织物  |
|
 弹簧  |
 60Si2Mn  |
|
 推杆、衬套  |
 2Cr13  |
|
 轴套  |
 聚氨酯(用于反作用)  |
|

适用
工况  |
 适用介质  |
 水蒸汽油品类气液体  |
 硝酸碱类腐蚀性气液体  |
 醋酸类等腐蚀性气液体  |
|
 常温型  |
 -30~+250  F4:≤200℃  |
 -40~+250  F4:≤200℃  |
 -40~+250℃ F4:≤200℃  |
|
 高温型  |
 -30~+450℃  |
 -40~+550℃  |
 -40~+550℃  |
|
 低温型  |
    |
 -40~-60℃、 -60~-100℃  |

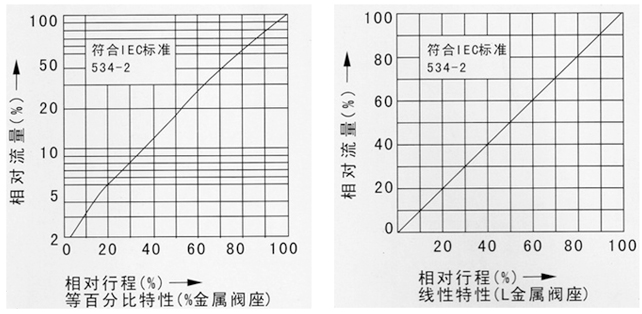

流量特性示图
|
 公称通径mm  |
 20  |
 25  |
 32  |
 40  |
 50  |
 65  |
 80  |
 100  |
 125  |
 150  |
 200  |
 250  |
 300  |
|
 阀座直径mm  |
 10  |
 12  |
 15  |
 20  |
 25  |
 32  |
 40  |
 50  |
 65  |
 80  |
 100  |
 125  |
 150  |
 200  |
 250  |
 300  |
|
 额定流量 系数Kv  |
 单座  |
 1.2  |
 2.0  |
 3.2  |
 5.0  |
 8  |
 12  |
 20  |
 32  |
 50  |
 80  |
 120  |
 200  |
 280  |
 450  |
 700  |
 1100  |
|
 双座  |
    |
    |
    |
    |
 10  |
 16  |
 25  |
 40  |
 63  |
 100  |
 160  |
 250  |
 400  |
 630  |
 1000  |
 1600  |
|
 额定行程L(mm)  |
 10  |
 16  |
 25  |
 40  |
 60  |
 100  |
|
 执行器型号  |
 ZHA/B-11  |
 ZHA/B-22  |
 ZHA/B-23  |
 ZHA/B-34  |
 ZHA/B-45  |
 ZHA/B-56  |
|
 薄膜有效面积Ae(cm2)  |
 220  |
 350  |
 350  |
 560  |
 900  |
 1600  |
|
 气源压力Ps(MPa)  |
 0.14~0.4  |
|
 信号范围Pr(KPa)  |
 20~100、40~200、80~240   段幅:20~60、60~100  |
|
 电信号  |
 4~20mA DC或0~10mA DC   (切断型:电磁阀AC220V或DC24V)  |
|
 作用模式  |
 气开式(K)型、气关式(B)型  |
|
 流量特性  |
 直线、等百分比、快开性  |
|
 允许泄漏量(L/h)  |
 单座:10-4×阀额定容量、   双座:10-3×阀额定容量  |
|
 固有可调比R  |
 50:1  |
|
 气源接头  |
 M16×1.5  |
|
 公称压力PN(MPa)  |
 1.6   2.5   4.0   6.4  |
产品应用规范
 性能GB/T4213-92、JB/T57218-94 结构长度GB/T12221-05   材料:GB/T12228~12230
法兰连接:JB/T79-94 GB/T9113
符合:IEC60534标准

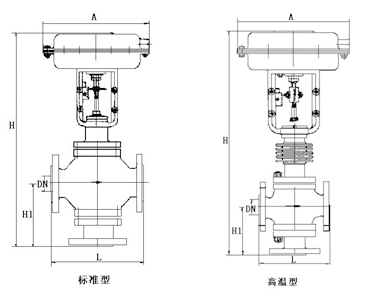

外形尺寸
|
 公通径(mm)  |
 20  |
 25  |
 32  |
 40  |
 50  |
 65  |
 80  |
 100  |
 125  |
 150  |
 200  |
 250  |
 300  |
|
 L(mm)  |
 PN1.6MPa  |
 180  |
 185  |
 200  |
 220  |
 250  |
 275  |
 305  |
 350  |
 410  |
 450  |
 550  |
 670  |
 770  |
|
 PN4.0MPa  |
 185  |
 190  |
 210  |
 230  |
 255  |
 285  |
 310  |
 355  |
 425  |
 460  |
 560  |
 690  |
 800  |
|
 PN6.4MPa  |
 190  |
 200  |
 220  |
 240  |
 265  |
 295  |
 320  |
 370  |
 440  |
 475  |
 570  |
 752  |
 820  |
|
 H1(mm)  |
 单座  |
 60  |
 115  |
 120  |
 130  |
 145  |
 180  |
 195  |
 200  |
 245  |
 255  |
 295  |
 380  |
 435  |
|
 H1(mm)  |
 双座  |
    |
 117  |
  120  |
 140  |
 145  |
 190  |
 210  |
 220  |
 270  |
  280  |
 320  |
 450  |
 465  |
|
 H(mm)≈  |
 单座  |
 普通型  |
 560  |
 567  |
 579  |
 625  |
 655  |
 802  |
 820  |
 828  |
 1054  |
 1079  |
 1145  |
 1518  |
 1660  |
|
 散热片型  |
 710  |
 720  |
 730  |
 790  |
 820  |
 985  |
 1000  |
 1020  |
 1255  |
 1280  |
 1350  |
 1770  |
 1920  |
|
 双座  |
 普通型  |
    |
 575  |
 585  |
 643  |
 655  |
 822  |
 855  |
 877  |
 1105  |
 1130  |
 1195  |
 1638  |
 1758  |
|
 散热片型  |
    |
 730  |
 740  |
 800  |
 825  |
 1005  |
 1035  |
 1057  |
 1310  |
 1330  |
 1400  |
 1840  |
 2008  |
|
 D(mm)  |
 285  |
 360  |
 470  |
 620  |     |
