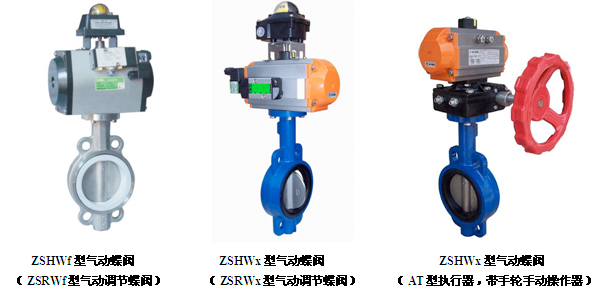

产品名称：ZSHWf气动蝶阀（中线型F4密封，采用GT型执行器）
所属类别：中线型结构型
型号：ZSHWf
口径：
压力：
材质： |
| 详细说明>> |
产品概述
气动蝶阀中线型结构，由阀体、内衬里层（聚四氟乙烯或橡胶）和（不锈钢阀板或镀铬钢阀板）、阀轴组成，其介质流线型的结构设计近似于直线，调节性能好，密封结构为居中心线型密封，密封性能可靠达到双向密封零泄漏，可以任意位置安装。广泛适用于气体、浊液体、浓浆液或灰粉、悬浮颗粒类等介质
产品特点
1．气动蝶阀操作力矩小，是所有阀类中操作力矩最小的一种，启闭迅速，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动阀板0~90º，就能快速的完成启闭动作，结构简单、体积小、重量轻、流阻小、流量系数大，密封性能好。调节范围大。是自动化控制系统中仪表的执行单元；
2．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度（0-90º任意角度），具有较好的调节控制流量等参数。
3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。
4．GT型、AT型或AW型气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。

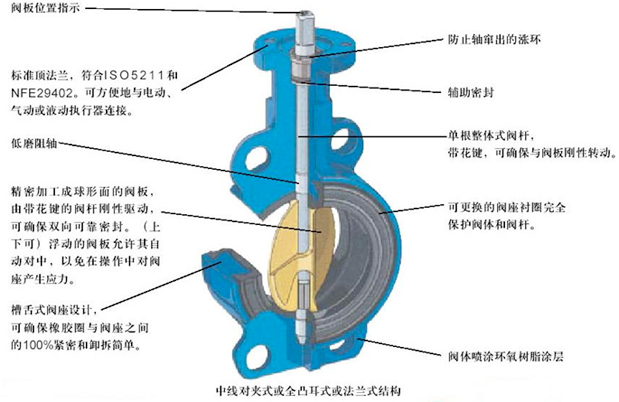

产品结构

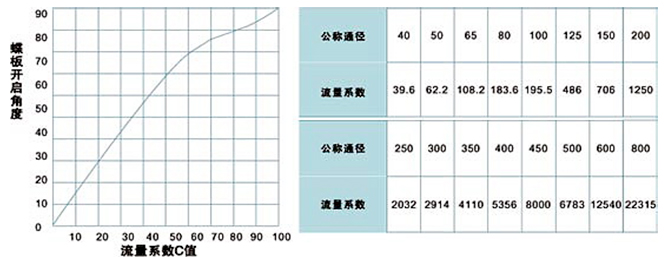

流量特性图表
主要技术参数和性能指标
|
公称通径D（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
|
公称压力PN（MPa） |
0.6、1.0、1.6、2.5 |
|
流量特性 |
近似等百分比（参见典型曲线图）、直线特性、快开性 |
|
阀板转角（度） |
0°～90°（可调） |
|
允许泄漏量 |
软密封：O泄漏 硬密封：≤额定Cv×0.001% |
软密封：VI微气泡级，硬密封：≤额定CV×0.065% |
|
允许压差 |
≤公称压力值 |
|
作用形式 |
双作用/单作用（弹簧复位式） |
|
控制型式 |
二位切断型/调节型 |
|
执行器 |
型 号 |
DA、GTD/GTE系列、AW/AWS系列、ZSQ系列等 |
|
气源压力 |
净化压缩空气（氮气）0.3-0.7MPa |
|
调节型 |
输入信号 |
电流信号：0～10mA、4～10mA 气源信号20～100kPa |
|
基本误差 |
带定位器≤±1.5% |
|
回 差 |
带定位器≤1.5% |
|
死 区 |
带定位器≤0.6% |
|
可调节比 |
250:1 |
|
切断型 |
回讯电压 |
AC220V、AC110V、DC24V、 |
|
切断时间 |
1-2S |
3-5S |
7-18S |
20-30S |
附件的选用（根据不同控制和要求可选择下列附件）：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件
手动机构：手操机构
主要零件材料及适用温度
|
零件名称 |
材料 |
|
阀体 |
铸铁、碳钢（WCB）、不锈钢（304、316） |
|
蝶板 |
灰铸铁、镀铬钢、不锈钢（304、316） |
|
衬里材料 |
各种橡胶、聚四氟乙烯 |
|
阀杆 |
2Cr13、不锈钢（304、316） |
|
填料 |
橡胶O型圈、四氟乙烯V型圈、柔性石墨 |
衬里材料选用和适用温度
|
材料品种 |
丁晴橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
氟橡胶 |
天然橡胶 |
耐磨橡胶 |
|
英语简称 |
NBR |
EPDM |
PTFE |
VITON |
NR |
BR |
|
型号代号 |
X5 |
X3 |
F4 |
X7 |
X1 |
X6 |
|
耐最高温度 |
93℃ |
150℃ |
232℃ |
204℃ |
85℃ |
82℃ |
|
耐最低温度 |
-40℃ |
-40℃ |
-268℃ |
-23℃ |
-20℃ |
-10℃ |
|
适用工作温度 |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-23~+150℃ |
-20~+85℃ |
0~+70℃ |
产品应用规范
|
设计制造标准 |
法兰尺寸标准 |
结构长度标准 |
检验试验标准 |
|
GB/T12238-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
|
MSS-SP-68 |
ANSI B16.5 |
ISO5752-13 |
ZJB16006-90 |
|
JIS B2024 |
JIS B2212~2215 |
JIS B2002 |
JIS B2003 |

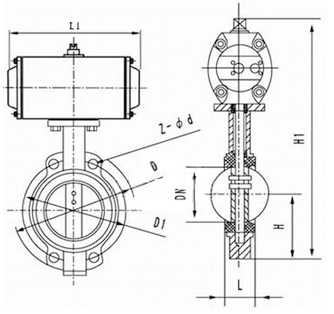

外形尺寸
|
公称通径(DN) |
L |
D1 |
D |
z-φd |
H1 |
|
50 |
43 |
125 |
165 |
4-23 |
63 |
|
65 |
46 |
145 |
185 |
4-26.5 |
70 |
|
80 |
46 |
160 |
200 |
8-18 |
83 |
|
100 |
52 |
180 |
220 |
4-24.5 |
105 |
|
125 |
56 |
210 |
250 |
4-23 |
115 |
|
150 |
56 |
240 |
285 |
4-25 |
137 |
|
200 |
60 |
295 |
340 |
4-25/23 |
164 |
|
250 |
68 |
350/355 |
395 |
4-29 |
206 |
|
300 |
78 |
400/410 |
445 |
4-29 |
230 |
|
350 |
78 |
460/470 |
505 |
4-30 |
248 |
|
400 |
102 |
515/525 |
565 |
16-26/30 |
289 |
|
450 |
114 |
565/585 |
615 |
4-26/30 |
320 |
|
500 |
127 |
620/650 |
670 |
4-26/33 |
343 |
|
600 |
154 |
725/770 |
780 |
4-30/36 |
413 |
|
700 |
165 |
840 |
895 |
4-30 |
478 |
|
800 |
190 |
950 |
1015 |
4-33 |
525 | |
|
