产品名称：QB640H、QB640Y型气动偏芯半球阀（采用GT型气动执行器）
所属类别：气动偏芯半球阀
型号：QB640H、QB640Y型
口径：
压力：
材质： |
| 详细说明>> |

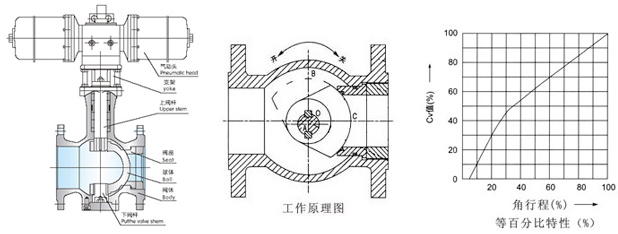

工作原理
以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球体绕中心A转动，球体自B点移至C点，此时相对阀门中心点O，从B到C的轨迹为一突轮状偏芯，右旋转入阀座使阀门关闭保持优良密封，按突轮原理设计，阀门关闭件从开启到关闭过程中，作用在阀座上的力逐渐增加，即关闭件表面与阀座由完全脱离到接触，并逐渐增大密封比压，直到完全密封，反之为开。
主要零件材料及适用温度、介质
|
材料代号 |
C（WCB） |
P（304） |
R（316） |
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球体 |
2Cr13、（304） |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
阀座密封 |
增强聚四氟乙烯 、对位聚苯 、硬质合金钢密封 |
|
填料 |
聚四氟乙烯 、柔性石墨 |
|
适用工况 |
适用介质 |
蒸汽、水、油品 |
硝酸碱类腐蚀性介质 |
醋酸类腐蚀性介质 |
|
适用温度 |
聚四氟乙烯≤180℃，对位聚苯≤300℃，金属密封≤425℃ |
技术性能参数
主要外形和连接尺寸
|
压力
(MPa) |
通径
DN(mm) |
尺寸（mm） |
|
L |
PN1.6MPa |
PN2.5MPa |
PN4.0MPa |
|
法兰 |
D |
D1 |
D2 |
Z-фd |
D |
D1 |
D2 |
Z-фd |
D |
D1 |
D2 |
Z-фd |
|
PN1.6
PN2.5
PN4.0 |
40 |
125 |
145 |
110 |
85 |
4-18 |
145 |
110 |
85 |
4-18 |
145 |
110 |
85 |
4-18 |
|
50 |
140 |
160 |
125 |
100 |
4-18 |
160 |
125 |
100 |
4-18 |
160 |
125 |
100 |
4-18 |
|
65 |
178 |
180 |
145 |
120 |
4-18 |
180 |
145 |
120 |
8-18 |
180 |
145 |
120 |
8-18 |
|
80 |
190 |
195 |
160 |
135 |
8-18 |
195 |
160 |
135 |
8-18 |
195 |
160 |
135 |
8-18 |
|
100 |
200 |
215 |
180 |
155 |
8-18 |
230 |
190 |
160 |
8-23 |
230 |
190 |
160 |
8-23 |
|
125 |
254 |
245 |
210 |
185 |
8-18 |
270 |
220 |
188 |
8-25 |
270 |
220 |
188 |
8-25 |
|
150 |
267 |
280 |
240 |
210 |
8-23 |
300 |
250 |
218 |
8-25 |
300 |
250 |
218 |
8-25 |
|
200 |
292 |
335 |
295 |
265 |
12-23 |
360 |
310 |
278 |
12-25 |
375 |
320 |
282 |
12-30 |
|
250 |
330 |
405 |
355 |
320 |
12-25 |
425 |
370 |
332 |
12-30 |
445 |
385 |
345 |
12-34 |
|
300 |
390 |
460 |
410 |
375 |
12-25 |
485 |
430 |
390 |
16-30 |
510 |
450 |
408 |
16-34 | |
|
