当前位置：首页 - 过滤器 - T型管道过滤器

产品名称：T型管道过滤器
所属类别：过滤器
型号：T
口径：
压力：
材质：

详细说明>>

一、产品[管道过滤器]的详细资料：

产品型号：T型

产品名称：管道过滤器

产品特点：TG型过滤器适用于蒸汽、空气、煤油、水等配管上排除锈渣及异物保护阀门及设备。T型管道过滤器,管道过滤器,过滤器。

二、特点：

流通快速，故压力损失小，抗污性强。排渣方便。A型表示角式．B表示直通式。

三、主要性能规范：

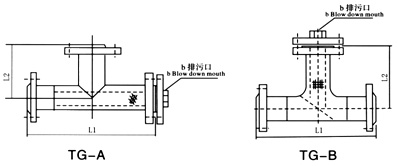

四、上明牌T型管道过滤器技术参数表：

Type型号 Nominal Pressure(MPa) 公称压力	Connection 连接方式	Nominal Diameter (DN) 公称通径	TG-AExtemaldimensions(mm) 外形尺寸			Type型号 Nominal Pressure(MPa) 公称压力	Connection 连接方式	Nominal Diameter (DN) 公称通径	TG-B Extemal Dimensions(mml 外形尺寸			W(in)
Type型号 Nominal Pressure(MPa) 公称压力	Connection 连接方式	Nominal Diameter (DN) 公称通径	L1	L2	C	Type型号 Nominal Pressure(MPa) 公称压力	Connection 连接方式	Nominal Diameter (DN) 公称通径	L1	L2	C	W(in)
TG—A型 PN一2.0	Flange 法兰	50	277	128	457	TG—B型 PN一2.0	Flange 法兰	50	250	149	281	RC1/2〞
		65	316	146	530			65	292	170	325	RC1/2〞
		80	337	156	568			80	312	181	352	RC1/2〞
		100	388	181	648			100	362	267	412	RC3/4〞
		150	491	232	842			150	464	260	539	RC3/4〞
		200	591	280	1031			200	500	311	660	RC3/4〞
		250	668	318	1169			250	600	351	761	RC3/4〞
		300	768	368	1370			300	736	400	886	RC3/4〞
TG—A型 PN一5.0	Flange 法兰	50	292	134	472	TG—B型 PN一5.0	Flange 法兰	50	268	158	298	RC1/2〞
		65	331	152	545			65	304	179	337	RC1/2〞
		80	360	165	591			80	330	196	370	RC1/2〞
		100	416	191	676			100	382	225	432	RC3/4〞
		150	521	241	871			150	482	280	557	RC3/4〞
		200	621	289	1062			200	578	332.5	678	RC3/4〞
		250	716	333	1216			250	666	383	791	RC3/4〞
		300	821	384	1421			300	768	437	918	RC3/4〞
