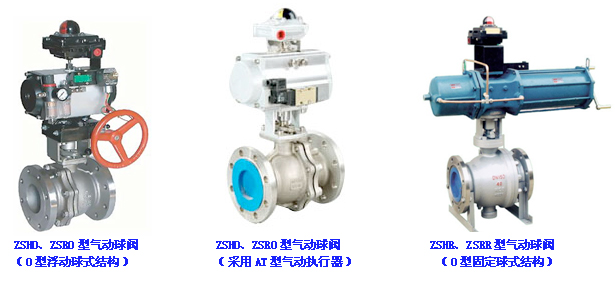

  产品概述
气动球阀是一种(球体)绕垂直于通道轴旋转90º的阀门,其由活塞式双作用或单作用(弹簧复位式)气动执行器和O型阀结构组成,配用附件电磁阀、空气过滤减压器、限位开关(阀位回讯器)或电-气阀门定位器,实现对工艺管路中流体介质的自动调节控制或二位切断控制。
产品特点
1.气动球阀流体阻力小,是所有阀类中流体阻力最小的一种,启闭迅速方便,以压缩空气为动力,通过活塞齿条,齿轮的机械传动阀杆,以角行程输出的扭矩转动球体0~90º,就能快速完成启闭动作或调节动作。球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。是自动化控制系统中仪表的执行单元;
2.采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,改变球芯的旋转角度,可实现比例调节动作。
3.采用电磁换向阀、阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速二位切断控制。
4.GT型、AT型或AW型气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高。气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损。
产品结构
|
 产品名称  |
 气动球阀、气动O型切断阀、气动调节球阀  |
|
 作用形式  |
 二位切断型、比例调节型  |
|
 连接形式  |
 法兰式、对夹式、管螺纹式  |
|
 结构形式  |
 O型浮动球式  |
 O型固定球式  |
|
 阀座形式  |
 软质密封  |
 硬质合金密封  |
 软质密封  |
 硬质合金密封  |

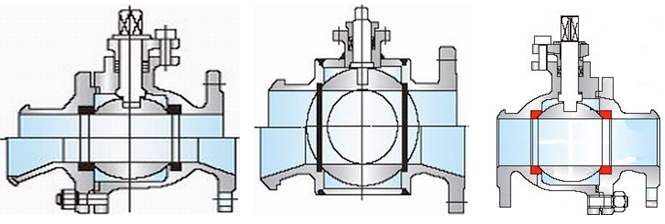

1.O型浮动球式结构;软质阀座:双斜面弹性(聚四氟乙烯或对莅聚苯)阀座密封圈。
硬质阀座:采用圆柱形弹簧加载的金属(硬质合金钢)硬密封圈阀座。
有效的降低了球与密封圈之间的磨擦系数,减少了操作力矩。当介质压力较小时,密封圈与球体接触面较小,故有较大的密封比压,确保可靠密封,当介质压力较大时,密封圈与球体接触面积也相应增大,故阀座密封圈能承受较大的介质推力而不会损坏,确保可靠密封。

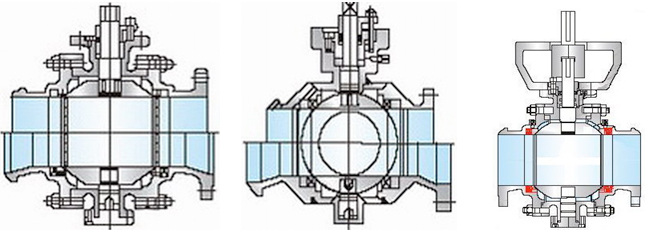

2。O型固定球式结构;软质阀座:双斜面弹簧加载(聚四氟乙烯或对莅聚苯)弹性阀座密封圈。
硬质阀座:采用圆柱形弹簧或波形弹簧预载的补尝性可动金属(硬质合金钢)硬密封阀座。
具有密封预紧力设计合理,密封性能可靠,根据压力大小,介质性质及密封要求的不同可选择进口密封结构、出口密封结构或进出口双密封结构。球体由安装在阀体上的上下两个轴承支持,球体的位置固定,密封作用是靠弹簧和介质压力推动阀座实现,因而阀座不会承受过大压力,阀座密封不易变形,操作力矩轻,使用寿命长。

主要零件材料及适用温度、介质
|
 DN15-DN300  |
|
 材料代号  |
 C(WCB)  |
 P(304)  |
 R(316)  |
|
 主要零件  |
 阀体  |
 WCB  |
 ZG1Cr18Ni9Ti  |
 ZG1Cr18Ni12Mo2Ti  |
|
 球体  |
 2Cr13、(304)  |
 1Cr18Ni9Ti  |
 1Cr18Ni12MoTi  |
|
 阀杆  |
 2Cr13  |
 1Cr18Ni9Ti  |
 1Cr18Ni12MoTi  |
|
 阀座密封  |
 增强聚四氟乙烯 、对位聚苯 、硬质合金钢密封  |
|
 填料  |
 聚四氟乙烯 、柔性石墨  |
|
 适用工况  |
 适用介质  |
 蒸汽、水、油品  |
 硝酸碱类腐蚀性介质  |
 醋酸类腐蚀性介质  |
|
 适用温度  |
 聚四氟乙烯≤180℃,对位聚苯≤300℃,金属密封≤425℃  |
注:金属硬密封;适用于高温、耐磨及各种粉尘与固体颗粒介质的工况,具有良好的剪切、自洁功能。
应用规范
|
 设计制造标准  |
 法兰尺寸标准  |
 结构长度标准  |
 检验试验标准  |
|
 GB/T12237-89  |
 JB/T79-94 HG20592  |
 GB12221-89  |
 GB/T13927-89 JB/T9092-99  |
|
 API6D  |
 ANSI B16.5  |
 ANSI B16.10  |
 JB/T9092-99  |
|
 JPI7S-48  |
 JIS B2212~2214  |
 JIS B2002  |
 API598  |
允许压差(MPa)
|
 公称通径(mm)  |
 25  |
 32  |
 40  |
 50  |
 65  |
 80  |
 100  |
 125  |
 150  |
 200  |
 250  |
 300  |
|
 气压0.5MPa  |
 5.0  |
 4.2  |
 4.0  |
 3.8  |
 3.2  |
 2.8  |
 2.4  |
 1.8  |
 1.5  |
 1.2  |
 0.9  |
 0.8  |
可根据压差配置不同的执行器
性能规范
|
 试验压力 (Mpa)  |
 公称压力(Mpa)  |
 压力级(class)  |
 JIS(Mpa)  |
|
 1.6  |
 2.5  |
 4.0  |
 6.4  |
 10.0  |
 150  |
 300  |
 600  |
 10K  |
 20K  |
|
 强度试验  |
 2.4  |
 3.8  |
 6.0  |
 9.6  |
 15.0  |
 3.1  |
 7.8  |
 15.3  |
 2.4  |
 3.8  |
|
 密封试验  |
 1.8  |
 2.8  |
 4.4  |
 7.0  |
 11.0  |
 2.2  |
 5.6  |
 11.2  |
 1.5  |
 2.8  |
|
 气密试验  |
 0.5~0.7   |

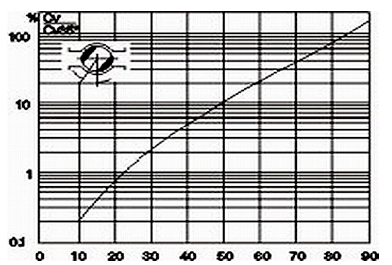

流量特性图

流量特性表
|
 开度
规格  |
 不同开度下KV值  |
|
 10 º  |
 20 º  |
 30 º  |
 40 º  |
 50 º  |
 60 º  |
 70 º  |
 8 0 º  |
 90 º  |
|
 50  |
 2  |
 4  |
 9  |
 17  |
 32  |
 60  |
 97  |
 151  |
 215  |
|
 80  |
 6  |
 11  |
 22  |
 44  |
 83  |
 155  |
 250  |
 389  |
 550  |
|
 100  |
 9  |
 18  |
 35  |
 71  |
 133  |
 248  |
 398  |
 620  |
 890  |
|
 150  |
 20  |
 40  |
 8/0  |
 160  |
 300  |
 560  |
 900  |
 1400  |
 2000  |
|
 200  |
 36  |
 72  |
 143  |
 286  |
 737  |
 1002  |
 1611  |
 2506  |
 3580  |
|
 250  |
 57  |
 113  |
 226  |
 453  |
 848  |
 1582  |
 2543  |
 3955  |
 5650  |
|
 300  |
 81  |
 163  |
 325  |
 651  |
 1220  |
 2278  |
 3661  |
 5695  |
 8100  |
技术性能参数
|
 公称通径(DN)  |
 10  |
 15  |
 20  |
 25  |
 32  |
 40  |
 50  |
 65  |
 80  |
 100  |
 125  |
 150  |
 200  |
 250  |
 300  |
|
 流量系数(KV)  |
    |
 20  |
 38  |
 72  |
 110  |
 170  |
 215  |
 380  |
 550  |
 890  |
 1400  |
 2000  |
 3580  |
 5650  |
 8100  |
|
 公称压力MPa  |
 1.6     2.5    4.0   6.4  |
|
 工作转角  |
 0-90º(±3 º可调)  |
|
 泄漏量(Q)  |
 软密封:O泄漏符合ANSI B16.104 5级    硬密封:≤10-4×阀的额定容量  |
|
 气动执行机构  |
 型号  |
 DA、GT、GTE系列;AW、AWS系列;ZSQ系列  |
|
 压力  |
 0.3~0.7MPa(净化压缩空气)  |
|
 作用形式  |
 双作用/单作用(弹簧复位式)  |
|
 控制型式  |
 切断型/调节型  |
|
 流量特性  |
 调节型:近似等百分比;二位切断型:快开性  |
|
 调节型  |
 输入信号  |
 电信号:0~10mA、4~10mA 气信号:20~100kPa  |
|
 基本误差  |
 带定位器≤±2.5%   |
|
 回   差  |
 带定位器≤±2.5%   |
|
 切断  |
 回信电压  |
 AC220V/DC24V/AC110V  |
|
 切断时间  |
 ≤1.5S  |
 ≤2S  |
 ≤3S  |
 ≤5S  |
附件的选用(根据不同控制和要求可选择下列附件): 切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。 调节型附件:电气阀门定位器、气动阀门定位器、电气转换器。 气源处理附件:空气过滤减压阀、气源处理三联件。 手动机构:手操机构

外形尺寸

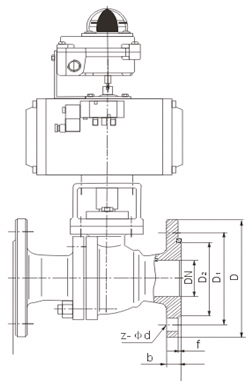

O型浮动球式结构,法兰式连接外形尺寸表
|
 公称通径 DN(mm)  |
 尺 寸(mm)  |
|
 1.6MPa  |
 2.5MPa  |
 4.0MPa  |
 6.4MPa  |
|
 L  |
 D  |
 D1  |
 Z-фD  |
 L  |
 D  |
 D1  |
 Z-фD  |
 L  |
 D  |
 D1  |
 Z-фD  |
 L  |
 D  |
 D1  |
 Z-фD  |
|
 15  |
 130  |
 95  |
 65  |
 4-14  |
 130  |
 95  |
 65  |
 4-14  |
 130  |
 130  |
 65  |
 4-14  |
 140  |
 105  |
 75  |
 4-14  |
|
 20  |
 140  |
 105  |
 75  |
 4-14  |
 140  |
 105  |
 75  |
 4-14  |
 140  |
 150  |
 75  |
 4-14  |
 152  |
 125  |
 90  |
 4-18  |
|
 25  |
 150  |
 115  |
 85  |
 4-14  |
 150  |
 115  |
 85  |
 4-14  |
 150  |
 160  |
 85  |
 4-14  |
 180  |
 135  |
 100  |
 4-18  |
|
 32  |
 165  |
 135  |
 100  |
 4-18  |
 165  |
 135  |
 100  |
 4-18  |
 180  |
 180  |
 100  |
 4-18  |
 200  |
 150  |
 110  |
 4-23  |
|
 40  |
 180  |
 145  |
 110  |
 4-18  |
 180  |
 145  |
 110  |
 4-18  |
 200  |
 200  |
 110  |
 4-18  |
 220  |
 165  |
 125  |
 4-23  |
|
 50  |
 200  |
 160  |
 125  |
 4-18  |
 200  |
 160  |
 125  |
 4-18  |
 220  |
 230  |
 125  |
 4-18  |
 250  |
 175  |
 135  |
 4-23  |
|
 65  |
 220  |
 180  |
 145  |
 4-18  |
 220  |
 180  |
 145  |
 8-18  |
 250  |
 290  |
 145  |
 8-18  |
 280  |
 200  |
 160  |
 8-23  |
|
 80  |
 250  |
 195  |
 160  |
 8-18  |
 250  |
 195  |
 160  |
 8-18  |
 280  |
 310  |
 160  |
 8-18  |
 320  |
 210  |
 170  |
 8-23  |
|
 100  |
 280  |
 215  |
 180  |
 8-18  |
 280  |
 230  |
 190  |
 8-23  |
 320  |
 350  |
 190  |
 8-23  |
 360  |
 250  |
 200  |
 8-25  |
|
 125  |
 320  |
 245  |
 210  |
 8-18  |
 320  |
 270  |
 220  |
 8-25  |
 360  |
 270  |
 220  |
 8-25  |
 381  |
 295  |
 240  |
 8-30  |
|
 150  |
 360  |
 280  |
 240  |
 8-23  |
 360  |
 300  |
 250  |
 8-25  |
 400  |
 300  |
 250  |
 8-25  |
 403  |
 340  |
 280  |
 8-34  |
|
 200  |
 400  |
 335  |
 295  |
 12-23  |
 400  |
 360  |
 310  |
 12-25  |
 502  |
 375  |
 320  |
 12-30  |
    |
    |
    |
    |

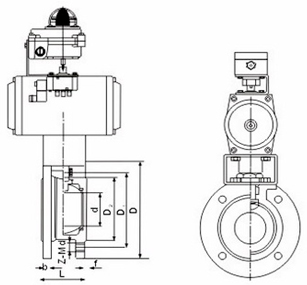

对夹式连接尺寸表
|
 公称通径 DN(mm)  |
 尺 寸(mm)  |
|
 L  |
 D  |
 D1  |
 D2  |
 d  |
 b  |
 f  |
 Z-Md  |
|
 15  |
 35  |
 95  |
 65  |
 45  |
 15  |
 14  |
 2  |
 4-M12  |
|
 20  |
 38  |
 105  |
 75  |
 55  |
 19  |
 14  |
 4-M12  |
|
 25  |
 42  |
 115  |
 85  |
 65  |
 23.5  |
 14  |
 4-M12  |
|
 32  |
 50  |
 135  |
 100  |
 78  |
 30  |
 16  |
 4-M16  |
|
 40  |
 60  |
 145  |
 110  |
 85  |
 36  |
 16  |
 3  |
 4-M16  |
|
 50  |
 70  |
 160  |
 125  |
 100  |
 45  |
 16  |
 4-M16  |
|
 65  |
 95  |
 180  |
 145  |
 120  |
 58  |
 18  |
 4/8-M16  |
|
 80  |
 118  |
 195  |
 160  |
 135  |
 67/76  |
 20  |
 8-M16  |
|
 100  |
 145  |
 215  |
 180  |
 155  |
 76/92  |
 20  |
 8-M16  |
|
 125  |
 175  |
 245  |
 210  |
 185  |
 100  |
 22  |
 8-M16  |
|
 150  |
 210  |
 280  |
 240  |
 210  |
 125  |
 24  |
 8-M16  |

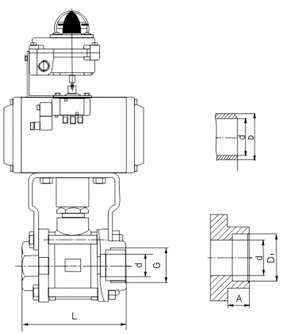

内螺纹、对焊式、承插焊式连接尺寸表
|
 公 称
通径
DN(mm)  |
 尺      寸(mm)  |
|
 三段式  |
 对焊式  |
 承插爆式  |
|
 G  |
 L  |
 d  |
 L  |
 d  |
 D  |
 L  |
 d  |
 D1  |
 A  |
|
 6  |
 1/4  |
 65  |
 11.6  |
 65  |
 11.6  |
 18  |
 65  |
 11.6  |
 14.1~14.3  |
 9.5  |
|
 10  |
 3/8  |
 65  |
 12.7  |
 65  |
 12.7  |
 18  |
 65  |
 12.7  |
 17.55~17.8  |
 9.5  |
|
 15  |
 1/2  |
 67  |
 15  |
 67  |
 15.8  |
 24  |
 67  |
 15  |
 21.7~21.95  |
 9.5  |
|
 20  |
 3/4  |
 80  |
 20  |
 82  |
 20  |
 28  |
 82  |
 20  |
 27.05~27.3  |
 11.1  |
|
 25  |
 1  |
 91  |
 25  |
 91  |
 25  |
 34  |
 91  |
 25  |
 33.8~34.05  |
 12.7  |
|
 32  |
 11/4  |
 108  |
 32  |
 108  |
 32  |
 41  |
 108  |
 32  |
 42.55~42.8  |
 14.3  |
|
 40  |
 11/2  |
 129  |
 38  |
 129  |
 38  |
 49  |
 129  |
 38  |
 48.65~48.9  |
 15.89  |
|
 50  |
 2  |
 140  |
 50  |
 148  |
 50  |
 62  |
 148  |
 50  |
 61.1~61.35  |
 17.4  |
|
 65  |
 2  |
 186  |
 64  |
 193  |
 64  |
 78  |
    |
    |
    |
    |
|
 80  |
 3  |
 206  |
 78  |
 222  |
 78  |
 94  |
    |
    |
    |
    |
|
 100  |
 4  |
 240  |
 98  |
 273  |
 98  |
 124  |
    |
    |
    |
    |

 O型固定球式结构,法兰式连接外形尺寸表
|
 公称通径 DN(mm)  |
 尺      寸(mm)  |
|
 1.6MPa  |
 2.5MPa  |
 4.0MPa  |
|
 L  |
 D  |
 D1  |
 B  |
 Z-фD  |
 L  |
 D  |
 D1  |
 B  |
 Z-фD  |
 L  |
 D  |
 D1  |
 B  |
 Z-фD  |
|
 50  |
 203  |
 160  |
 125  |
 16  |
 4-18  |
 216  |
 160  |
 125  |
 20  |
 4-18  |
 216  |
 160  |
 125  |
 20  |
 4-18  |
|
 65  |
 222  |
 180  |
 146  |
 18  |
 4-18  |
 241  |
 180  |
 145  |
 22  |
 8-18  |
 241  |
 180  |
 145  |
 22  |
 8-18  |
|
 80  |
 241  |
 195  |
 160  |
 20  |
 8-18  |
 283  |
 195  |
 160  |
 22  |
 8-18  |
 283  |
 195  |
 160  |
 22  |
 8-18  |
|
 100  |
 305  |
 215  |
 180  |
 20  |
 8-18  |
 305  |
 230  |
 190  |
 24  |
 8-23  |
 305  |
 230  |
 190  |
 24  |
 8-23  |
|
 125  |
 356  |
 245  |
 210  |
 22  |
 8-18  |
 381  |
 270  |
 220  |
 28  |
 8-25  |
 381  |
 270  |
 220  |
 28  |
 8-25  |
|
 150  |
 394  |
 280  |
 240  |
 24  |
 8-23  |
 403  |
 300  |
 250  |
 30  |
 8-25  |
 403  |
 300  |
 250  |
 30  |
 8-25  |
|
 200  |
 457  |
 335  |
 295  |
 26  |
 12-23  |
 502  |
 360  |
 310  |
 34  |
 12-25  |
 502  |
 375  |
 320  |
 33  |
 12-30  |
|
 250  |
 533  |
 405  |
 355  |
 30  |
 12-25  |
 586  |
 425  |
 370  |
 36  |
 12-30  |
    |
    |
    |
    |
    |
|
 300  |
 610  |
 460  |
 410  |
 30  |
 12-25  |
 648  |
 485  |
 430  |
 40  |
 16-30  |
    |
    |
    |
    |
    |
|
 350  |
 686  |
 520  |
 470  |
 34  |
 16-25  |
 762  |
 550  |
 490  |
 44  |
 16-34  |
    |
    |
    |
    |
    |
|
 400  |
 762  |
 580  |
 525  |
 36  |
 16-30  |
 838  |
 610  |
 550  |
 48  |
 16-34  |
    |
    |
    |
    |
    |
|
 450  |
 864  |
 640  |
 585  |
 40  |
 20-30  |
 914  |
 660  |
 600  |
 50  |
 20-34  |
    |
    |
    |
    |
    |
|
 500  |
 914  |
 705  |
 650  |
 44  |
 20-34  |
 991  |
 730  |
 660  |
 52  |
 20-41  |
    |
    |
    |
    |
    |    |
