当前位置：首页 - 截止阀 - J41 国标截止阀
Click to enlarge 产品名称：J41 国标截止阀
所属类别：截止阀
型号：J41H、J41Y、J41W
口径：
压力：
材质：
详细说明>>
【产品用途】
J41H、J41Y、J41W 国标截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。

【产品特点】
1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长

【执行标准】
设计规范：GB/T 12235
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：JB/T 9002
产品标识：GB/T 12220
供货规范：JB/T 7928

【性能参数】
型号
J41H-16C～160C
J41Y-16C～160C
J41W-16P～160P
工作压力（MPa）
1.6～16.0
适用温度（℃）
≤425
≤150
适用介质
水、蒸汽、油品
弱腐蚀性介质
材料
阀体、阀盖
碳素钢
铬镍钛不锈钢
阀杆
铬不锈钢
铬镍钛不锈钢
密封面
堆焊铁基合金
堆焊硬基合金
本体材料
填料
石棉石墨、柔性石墨、聚四氟乙烯

主要外形和连接尺寸

2.5MPa DN L D D1 D2 b n-Φd H D0
  10 130 90 60 40 16 4-Φ14 198 120
15 130 95 65 45 16 4-Φ14 218 120
20 150 105 75 55 16 4-Φ14 258 140
25 160 115 85 65 16 4-Φ14 275 140
32 180 135 100 78 18 4-Φ18 280 160
40 200 145 110 85 18 4-Φ18 330 180
50 230 160 125 100 20 4-Φ18 350 200
65 290 180 145 125 22 8-Φ18 400 280
80 310 195 160 135 22 8-Φ18 355 280
100 350 230 190 160 24 8-Φ23 415 320
125 400 270 220 188 28 8-Φ25 460 360
150 480 300 250 218 30 8-Φ25 510 450
200 600 360 310 278 34 12-Φ25 710 500
250 622 425 370 332 36 12-Φ30 786 550
300 698 485 430 390 40 16-Φ30 925 600

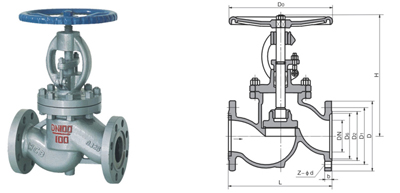

【结构图片】
